ハイブリッド・パワーリレー G9H
マグネットリレーとSSRのハイブリッド化が、10A、1，000万回開閉を実現
閉路時、しゃ断時にはトライアックで開閉。このためチャタリングやアークの発生が少なく、電気的耐久性1，000万回と高耐久性。
通電時はリレー接点を使用、放熱板不要のコンパクトサイズながら、10A開閉と高容量、しかも発熱や周囲温度の影響ほとんどなし。

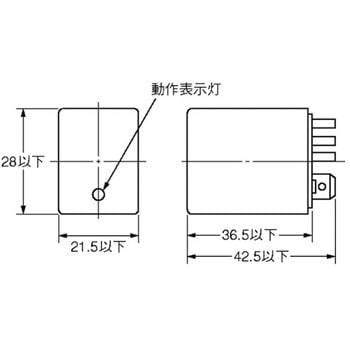

LED動作表示灯により動作確認が容易。
内蔵の温度ヒューズが、トライアックやリレーの誤動作による内部焼損を防止。
形LY(1極、2極タイプ)と同一サイズのソケットタイプ。
質量(g)約25
耐衝撃(耐久)1000m/s2
消費電力(mW)約240
漏れ電流(mA)5以下(AC250Vにて)
耐振動(誤動作)10～45～10Hz 片振幅1mm(複振幅2mm)
耐衝撃(誤動作)100m/s2
温度上昇50℃以下(抵抗法にて定格電圧印加)
絶縁抵抗(MΩ)100以上(DC500Vメガにて)
使用周囲温度(℃)-25～+60(ただし、氷結および結露しないこと)
耐振動(耐久)10～55～10Hz 片振幅1mm(複振幅2mm)
動作時間(ms)10以下
復帰時間(ms)負荷電源の1/2サイクル+10以下
耐電圧(V/min)AC2000 50/60Hz 1 min
内容量1個
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
リレー の新着商品
カテゴリ
代替相当品
相当品がございます、是非ご確認ください。
| 旧注文コード | 旧品番 | 新注文コード | 新品番 | 商品画像 | 商品名 | ブランド | 内容量 | 価格 | 理由 |
|---|---|---|---|---|---|---|---|---|---|
| 46634795 | G9H-205S-DC5 | 46634822 | G9H-205S-US-DC5 |
|
ハイブリッド・パワーリレー G9H | omron(オムロン) | 1個 | ￥3,798 税込￥4,178 | メーカーモデルチェンジ品(後継品)です |
| 46634786 | G9H-205S-DC12 | 46634804 | G9H-205S-US-DC12 |
|
ハイブリッド・パワーリレー G9H | omron(オムロン) | 1個 | ￥3,798 税込￥4,178 | メーカーモデルチェンジ品(後継品)です |
| 39071015 | G9H-205S DC24 | 46634813 | G9H-205S-US-DC24 |
|
ハイブリッド・パワーリレー G9H | omron(オムロン) | 1個 | ￥3,798 税込￥4,178 | メーカーモデルチェンジ品(後継品)です |
| 46634831 | G9H-210S-DC5 | 46634865 | G9H-210S-US-DC5 |
|
ハイブリッド・パワーリレー G9H | omron(オムロン) | 1個 | ￥3,598 税込￥3,958 | メーカーモデルチェンジ品(後継品)です |
| 39071024 | G9H-210S DC12 | 46634847 | G9H-210S-US-DC12 |
|
ハイブリッド・パワーリレー G9H | omron(オムロン) | 1個 | ￥3,998 税込￥4,398 | メーカーモデルチェンジ品(後継品)です |
| 55991923 | G9H-210S DC24 | 46634856 | G9H-210S-US-DC24 |
|
ハイブリッド・パワーリレー G9H | omron(オムロン) | 1個 | ￥3,998 税込￥4,398 | メーカーモデルチェンジ品(後継品)です |
| 39071033 | G9H-210S DC24 | 46634856 | G9H-210S-US-DC24 |
|
ハイブリッド・パワーリレー G9H | omron(オムロン) | 1個 | ￥3,998 税込￥4,398 | メーカーモデルチェンジ品(後継品)です |
