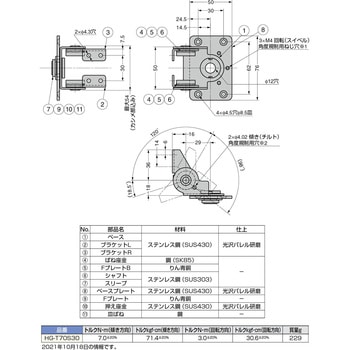

2軸トルクヒンジ HG-T70S30
メーカー2万回開閉試験をクリアしています。
2軸のフリーストップ機構により、傾き方向(チルト方向)と回転方向(スイベル方向)共に任意の角度を保持できます。
回転方向(スイベル方向)は360°回転します。
ねじ・ピンで回転、傾き角度を規制できます。(ねじ・ピンはお客様にてご用意ください。)
規制後の開閉角度
：傾き方向(チルト方向)・・・0°～120°
：回転方向(スイベル方向)・・・±30°、±90°
材質
(ベース・ベースプレートブラケット・押えワッシャー)ステンレス鋼(SUS430)
(スプリングワッシャー)鋼
(シャフト)ステンレス鋼(SUS303)
トルク値N・m(kgf・cm)
(スプリングワッシャー)鋼
(シャフト)ステンレス鋼(SUS303)
(傾き方向)7.0[71.4]
(回転方向)3.0[30.6]
用途液晶モニターや監視カメラなど
仕様使用温度：0 ℃～40 ℃
トラスコ品番380-2183
質量(g)229
種類二軸型
使用温度範囲(℃)0～40
仕上光沢バレル研磨
中央部穴径(Φmm)12
内容量1個
(回転方向)3.0[30.6]
注意
使用するモニターの大きさや形状・取付方法により、チルトおよびスイベルの角度が減少する場合があります。オールステンレス鋼製ではないため、水回りではご使用できません。
