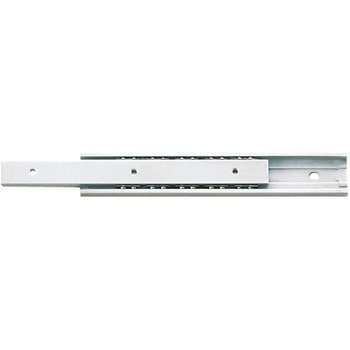

アルミ合金製リニア型ミニスライドレール ARW2-16



アルミ合金製リニア型ミニスライドレール ARW2-16 3.43 (7件の商品レビュー)

3/4スライドの2段引アルミ合金製ミニスライドレールです。

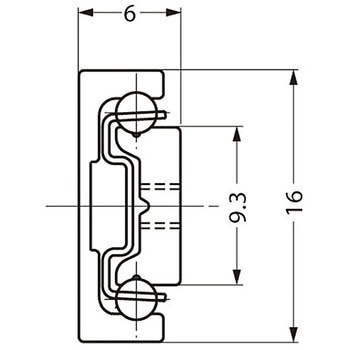

高さ寸法が16mmで、たわみの少ない設計のため、さまざまな場所に使用できます。
アウターレールとインナーレールがアルミの押出し材のため、軽量です。
推奨ねじ
(アウターレール用)M2.5なべねじ
(インナーレール用)M2.5小ねじ
材質/仕上
(アウターレール)アルミ合金/シルバーアルマイト処理、(インナーレール)アルミ合金/シルバーアルマイト処理、(リテーナー)鋼/亜鉛めっき鋼板、(スチールボール)鋼/-
内容量
1本
注意
※耐荷重は、取り付け方(垂直・水平)により変わります。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
3 件中 1 - 3 件
注文
コード

品番
移動距離(mm)
レール長さ(mm)
耐荷重(N[kgf])/ペア
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法D(mm)
寸法E(mm)
質量(g)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
37896957 ARW2-16-70 (前側)32、(後側)32 70 (垂直)29[3]、(平行)11[1.1] - 46 70 - 46 15.34 ¥750
¥599 1 ¥599
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37896966 ARW2-16-100 (前側)40、(後側)40 100 (垂直)49[5]、(平行)20[2] 38 76 100 38 76 21.2 ¥800
¥639 1 ¥639
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37896975 ARW2-16-150 (前側)79、(後側)79 150 (垂直)69[7]、(平行)30[3.1] 63 126 150 63 126 29.1 ¥900
¥729 1 ¥729
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 3.43  総レビュー件数: 7 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 4

用途: 趣味のおもちゃ作りの水平移動部、垂直移動部のスライダーに使います。

ミニサイズを探していましたので、サイズ適当と思い14本購入しましたが、がたつきが多すぎで切ったり、削ったり合体させたり、穴をあけたりして使ってます。

これは注文コード 37896966 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-07-23]

満足度: 4 (このレビューは、1人が参考にしています。)

用途: 小型引き出しに使用

固定する止めネジ(又は釘)の取り付けは少し難儀で工夫が必要か。

これは注文コード 37896966 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-03-25]

満足度: 4

用途: ロボットの上下機構に使用

ロボットに搭載する上下機構に使用しました。軽くてスムーズに動く点が良かったです。ボール盤で皿ネジ加工がすぐにできたので、加工しやすい点も良かったです。

これは注文コード 37896975 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-07-01]

満足度: 1

用途: 「ガタツキが少なく」は大うそ

平行スライドはできない。ガタが大きく、一番短いものでも最大2度ほどの傾きがある。しかもねじりガタが許され4度ほど傾く。話にならない。
この商品を売り続けるなら、ガタの大きさを表示すべきである。

これは注文コード 37896957 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 SD Engineering 様 [2017-11-05]
モノタロウMonotaROからの回答:

この度ご投稿ありがとうございます。
商品情報につきましてはメーカーに確認し、修正を検討させて頂きます。
よろしくお願い致します。

満足度: 4

用途: 高校生のロボット製作

少し,がたつきがありますが,軽量で動きがいいです。
上下運動でも,動作させることができるので用途が多いと思います。

これは注文コード 37896975 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-08-10]

満足度: 2

用途: 金鋸の移動

製品自体は、非常に良くできているが、材質がアルミの為、長期間の使用と強度に
若干の不安が有る。
全く同じサイズで材質をステンレスやチタンなどに変更してほしい。

これは注文コード 37896975 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-02-15]
モノタロウMonotaROからの回答:

貴重なご意見、ありがとうございます。
ご意見はメーカーに申し伝え、品質改善に努めさせて頂きます。

満足度: 5

用途: カメラのアダプターの作成(レンズのスライド機構)

動きもスムーズでガタも無く小さい割にはシッカリした品です。
カメラのアダプターを作る際の部品として購入しました。
どのように利用するかの詳細は詰め切れていませんが、利用価値は高いと思います。

これは注文コード 37896957 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2014-03-18]

ご質問件数:1この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。

  • 質問:
    この製品は縦方向のスライド(上下運動)に使用することは出来ますか?
    可能であれば、その耐荷重(kg)も教えてください
    回答:
    上下には使用することは出来ません。
    このFAQは注文コード 37896975 についての質問です。 参考になりましたか? このFAQが参考になった。
    有限会社丸高百貨店 様 [2011-12-05]
