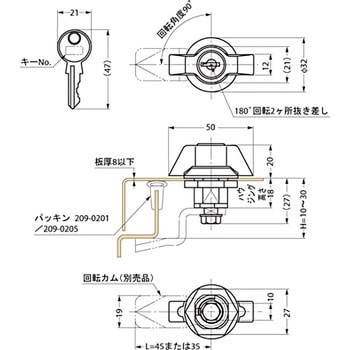

ウイングハンドル 500-93型
90°回転のウイングハンドルです。
別売のラウンドロッド、カムなどと組み合わせて、1点ロック、3点ロックとして使用します。
左右勝手兼用です。

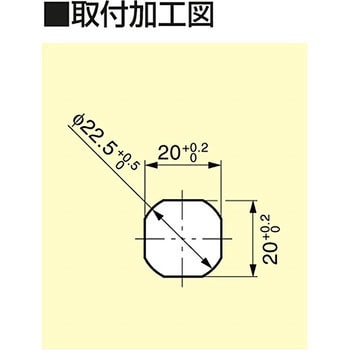

取付穴への挿入およびナット装着時、カムの取り外しが不要です。

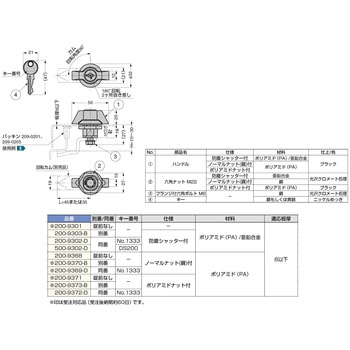

材質
(ハンドル)ポリアミド・亜鉛合金/ブラック
(六角ナットM22・フランジ付六角ボルトM6)鋼/光沢クロメート
(キー)鋼/ニッケルめっき
仕様同番(DS200)、防塵シャッター付
付属品キー×2個、六角ナット(M22)×1個、フランジ付六角ボルト(M6)×1個
適合板厚(mm)8以下
回転角度(°)90
内容量1個
(六角ナットM22・フランジ付六角ボルトM6)鋼/光沢クロメート
(キー)鋼/ニッケルめっき
注意
画像および図のキー握り部の形状は代表的なものです。また材料は鋼もしくは黄銅(真鍮)となり、指定ができませんのでご了承ください。
