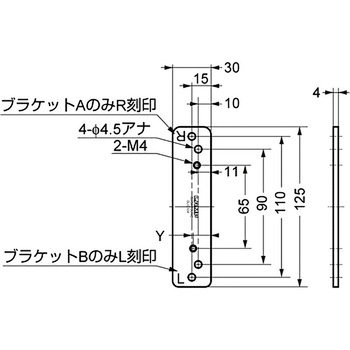

センターヒンジ CH-75型用ブラケット
床面にガイドは不要です。
仕様
扉幅：200～500 mm(扉1枚当り)
扉高さ：2600 mm以下
扉厚：19～25 mm
扉質量：30 kg以下(扉1枚当り)
適合アルミフレーム
サイズ：扉20×60 mm、20×90 mm、 枠40×80 mm
溝幅：6 mm
材質ステンレス鋼(SUS430)
質量(g)115
種類平蝶番型
仕上光沢バレル研磨
付加機能クリック
RoHS指令(10物質対応)対応
内容量1個
扉高さ：2600 mm以下
扉厚：19～25 mm
扉質量：30 kg以下(扉1枚当り)
適合アルミフレーム
サイズ：扉20×60 mm、20×90 mm、 枠40×80 mm
溝幅：6 mm
注意
扉開閉時の衝撃に耐えられ、扉質量に対応できる強度を持った枠に取り付けてください。強度のない枠は扉の動きを著しく低下させるばかりでなく、レールの脱落などを引き起こすことも考えられ、大変危険です。アルミフレームに取り付ける場合はASナットを使用して取り付けます。
アルミフレームは別途ご用意ください。
