センサ連動ユニット BR型・KR型用(JIS協約形モジュール)
(EEスイッチなどの各種センサで開閉する場合)外部から接点信号で入切させる場合、外部信号をワンショット信号に変換するインターフェイスとして、センサ連動ユニットをご使用ください。リモコンスイッチとの組み合わせによるスイッチ操作もできます。
外部センサ入力(EEスイッチ、検知センサ等の接点信号)でリモコンブレーカを入、切できます。リモコンスイッチも併用して使えます。
- 用途
- EEスイッチ利用による屋外照明制御。
EEスイッチと盤用タイムスイッチの組み合わせによる省エネ照明制御。
- 種類
- センサ連動ユニット
- 端子ねじ
- M3.5
- 端子
- (幅)7.6mm
- 消費電流(mA)
- 3
- 使用周囲温度(℃)
- -10～50
- 使用周囲湿度
- 45～85%RH
- 使用可能電線範囲
- (最大)Φ1.6mm、2mm2)
- 適合締付トルク(N・m[kgf・cm])
- 0.5～0.7
- モジュール
- JIS協約形

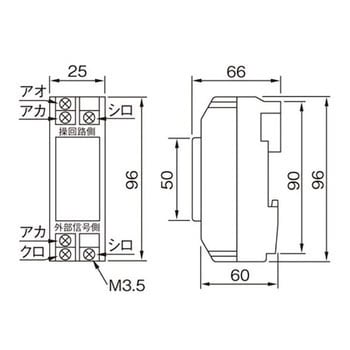

- 外形寸法(幅W×奥行D×高さH)(mm)
- 25×60×96
- 材質(端子)
- 黄銅(Snメッキ)
- 外部接点容量(mA)
- DC24V30～DC50V70
- 材質(ベースカバー)
- 耐熱ABS樹脂
- 端子幅(mm)
- 7.6
- 材質(端子ねじ)
- 鋼
- 使用周囲湿度(%RH)
- 45～85
- 内容量
- 1個
注意
※圧着端子を使用する場合、絶縁キャップか、絶縁被覆付圧着端子をご使用ください。※端子ネジは確実に締め付けてください。
※リモコンブレーカの操作回路電源とセンサ連動ユニットの電源は同一とし、いずれか一方に接続、送り配線してください。
※取り付けは付属の取付金具をご使用ください。
