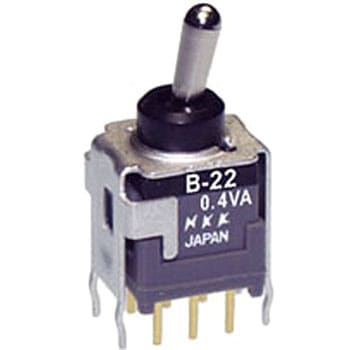

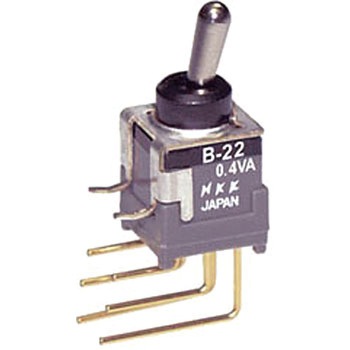

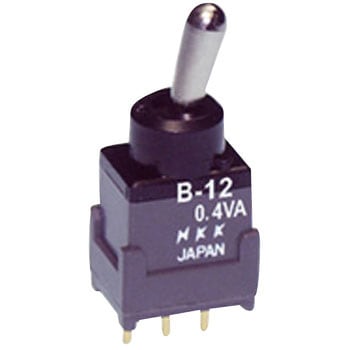

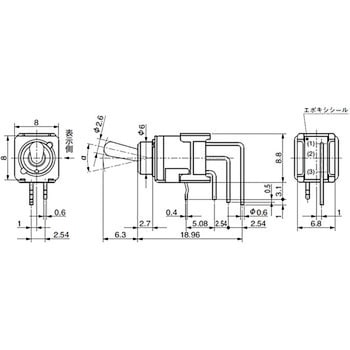

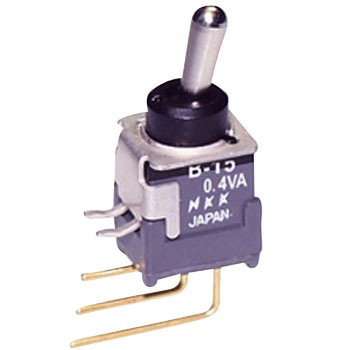

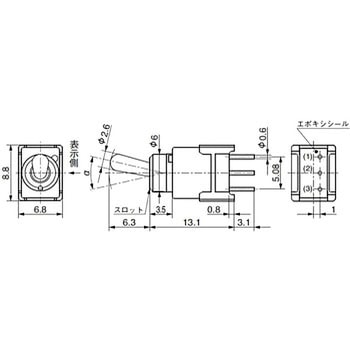

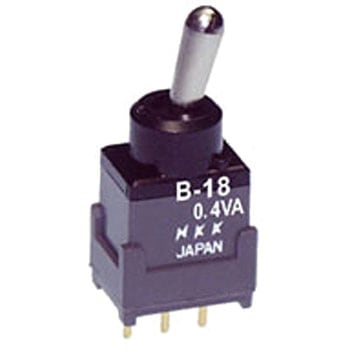

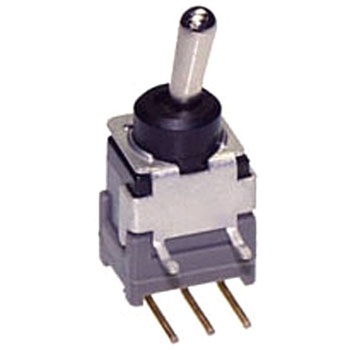

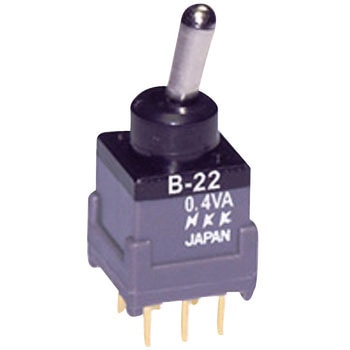

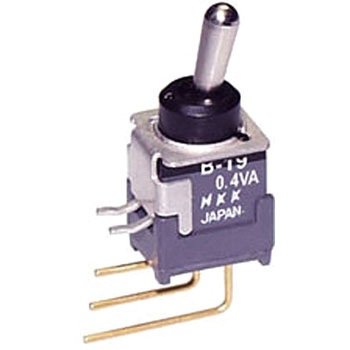

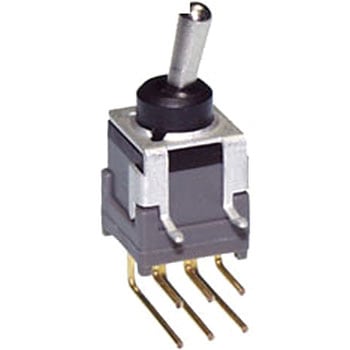

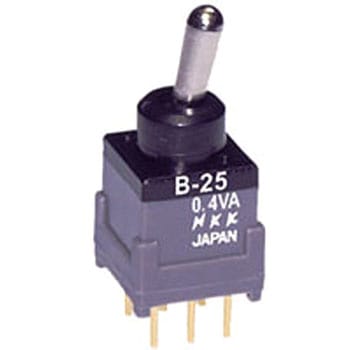

ショートレバー形トグルスイッチ Bシリーズ
ハウジングは繊維強化ポリアミドの一体成形、操作部はOリング、ベース部はエポキシ樹脂によりそれぞれ密閉されて高い防塵・防浸構造を保持し、条件による丸洗い洗浄が可能です。
コイルバネ、滑動棒、切換板の組合せによる、メーカー独自の切換節度機構により、確実な切換えと軽快な操作感が得られます。

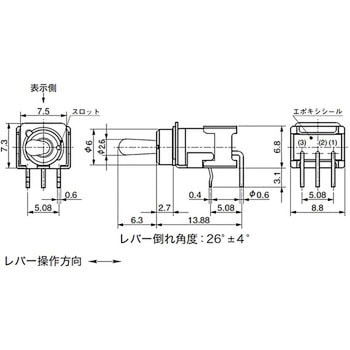

レバー倒れ角度が大きい(26°)ので、倒れ方向が明確になります。

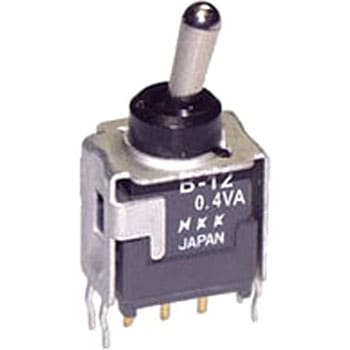

スイッチのハウジング頭部の一部(黒色部分)に、帯電防止樹脂を使用していますから、取付け板付きのスイッチでは、ハウジング頭部と取付板が通電することになり、取付板足部を利用して、プリント基板にアースを取ることが可能になります。
スライディング・ツイン・クロスバー・コンタクト気候採用。

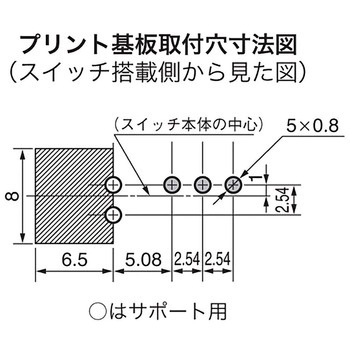

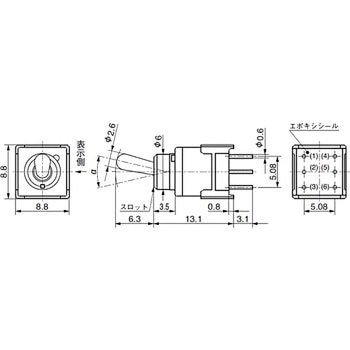

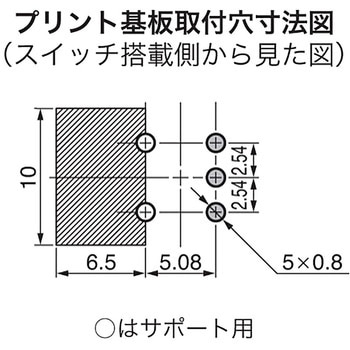

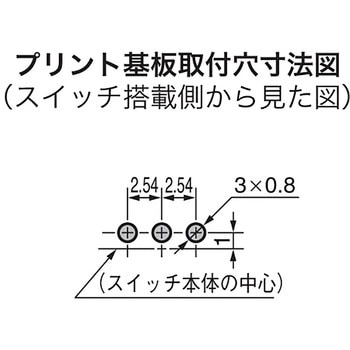

端子間ピッチはインチピッチを採用したプリント基板用です。
耐熱性
はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
電流容量
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
(AC/DC共通)
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
用途OA機器、無線機、業務用ビデオカメラ、交換機、電気計測器、制御盤等
種類丸洗い、非照光タイプ
使用温度範囲(℃)-25～55
別売付属品キャップ(AT-4064)
絶縁抵抗(MΩ)500以上(DC500V)
接触抵抗(mΩ)50以下(20mV 10mAにて)
電気的開閉耐久性50000回以上
レバー倒れ角度(°)26±4
操作部形状ショートレバー
RoHS指令(10物質対応)対応
耐電圧(V/min)AC500以上
内容量1個
0.4VA MAX、28V MAX(適用電圧範囲/20mV～28V、適用電流範囲/0.1mA～0.1A)
最大28V 0.1Aの場合/耐久性は10000回
最小20mV 0.1μAの開閉が可能です。(電流0.1mA未満の場合、接触抵抗値の規格値は適用を除外します)
注意
※丸洗い洗浄について：はんだ付け後のフラックス洗浄の際には、アルコール系の洗浄液をお使いください。有機溶剤による洗浄はしないで下さい。※洗浄条件：深さ10cmの液浴槽にて、5分以内で実施してください。尚、洗浄中にスイッチを動作させること及び操作部に力を加えることはしないでください。
