マイクロ近接センサ GX-8
このクラスでは業界最長の安定検出範囲を実現。余裕を持った設置が可能です。
検出感度の徹底した調整・管理により個体差・ばらつきを低減。複数個使用する場合や交換時の位置調整の手間を軽減します。
検出部のコイルやコアなどの部品および設計を徹底的に見直し、優れた温度特性を実現。時間帯、季節を問わず安定した検出ができます。
新方式の一体成形法で、耐衝撃10000m/s2(約1000G、XYZ各方向3回)、耐振動10～500Hz(複振幅3mm、XYZ各方向2時間)の耐久試験をクリアしました。また、インパルスノイズについても従来比約3倍の性能を実現しています。
新方式の一体成形法で耐環境性能が向上。IP68gで水や油の浸入を防ぎセンサの破損を抑えます。
広視野が得られるプリズムを開発。動作表示灯の視認性が大幅に向上しました。
広視野が得られるプリズムを開発。動作表示灯の視認性が大幅に向上しました。
GX-8タイプの導体太さを約2倍にアップ。ケーブルの圧接作業や取り回しが行ないやすくなり、また圧接部の引っ張り強度もアップしました。
用途ライトカーテンのミューティング制御、カムの検出、コインの通過検出、金属パレットの位置決め、ウェーハフレームの検出、加工機の位置決め、ロボットフィンガのチャック確認
種類アンプ内蔵型

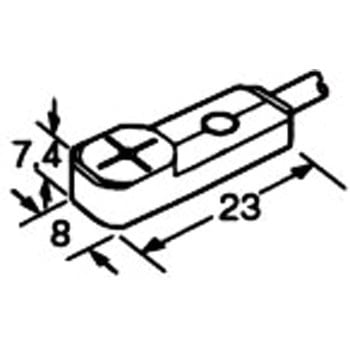

センサ形状角型
ヘッド形状角
曲げ半径(mm)R2
保護構造IP68(IEC)、IP68G
繰返し精度(mm)0.04以下(検出軸方向、検出軸に直角方向)
キャブタイヤケーブル(mm2×m)0.15×1(3芯)耐油・耐熱・耐寒キャブタイヤケーブル付
ケーブル延長(m)0.3mm2以上のケーブルにて全長100まで延長可能
材質表示灯部：ポリエステル
使用周囲温度(℃)-25～70
保存温度範囲(℃)-40～85
応差(ヒステリシス)動作距離の20%以下(標準検出物体にて)
電源電圧(V)12～24 DC 10/-15% リップルP-P10%以下
耐電圧(V)AC1000 1分間 充電部一括・ケース間
消費電流(mA)15以下
絶縁抵抗(MΩ)DC500Vメガにて50以上 充電部一括・ケース間
最大応答周波数(kHz)0.5
動作表示灯橙色LED(出力ON時点灯)
耐振動(耐久)10～500Hz 複振幅3mm(MAX.20G)XYZ各方向2時間
検出距離の変動温度特性：使用周囲温度範囲にて+23℃のときの検出距離の±8%以内、電圧特性：使用電源電圧の-15%～+10%の変動にて±2%以内
材質(本体)PBT
標準検出物体(mm)鉄15×15×t1
最大動作距離2.5mm±8%
安定検出範囲(mm)0～2.1
耐電圧(V/min)AC1000 充電部一括・ケース間
保存湿度範囲(%RH)35～95
使用周囲湿度(%RH)35～85
耐振動(耐久)(Hz)10～500 複振幅3mm(MAX.20G)XYZ各方向2時間
耐衝撃(耐久)(m/s2)10000(約1000G) XYZ各方向3回
内容量1個
注意
※指定のない測定条件は、使用周囲温度=+23℃です。※最大動作距離は、標準検出物体に対する最大検出距離を示します。安定検出範囲は、使用周囲温度や電源電圧の変動などを考慮し、標準検出物体を安定して検出できる距離範囲を示しています。
※切削油の飛沫がかかる環境で使用される場合は、油に含まれる添加物により劣化するおそれがあります。
