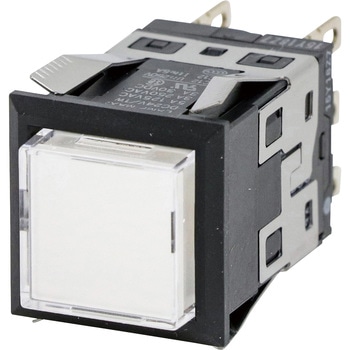

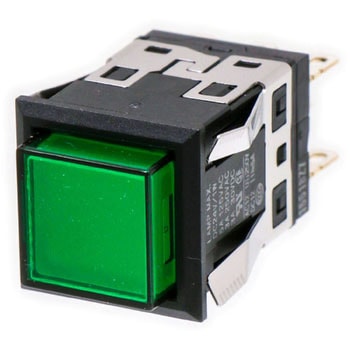

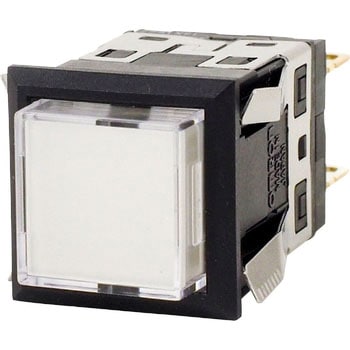

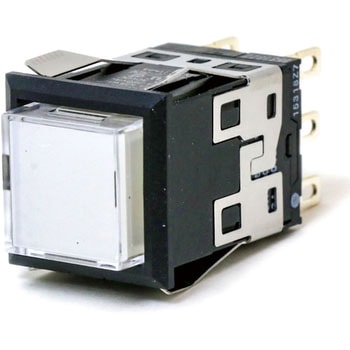

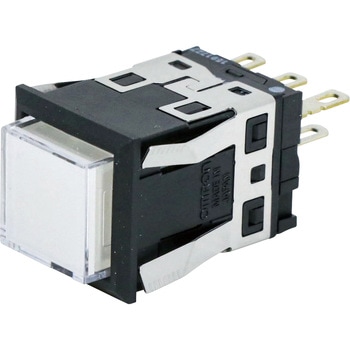

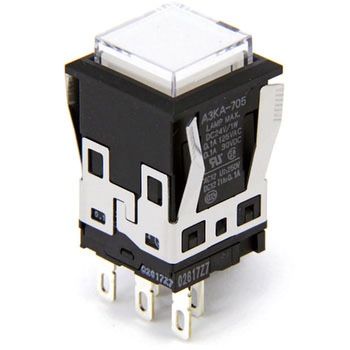

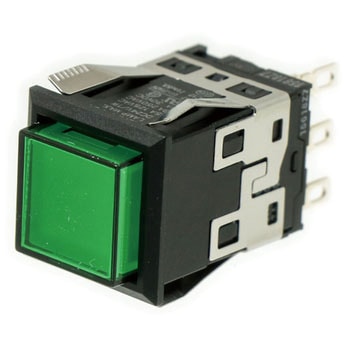

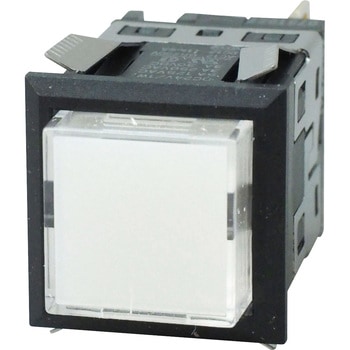

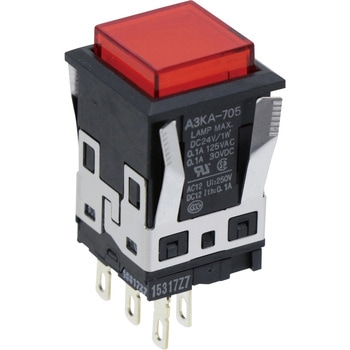

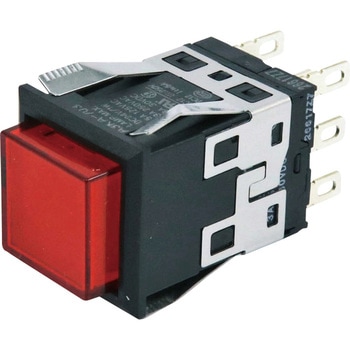

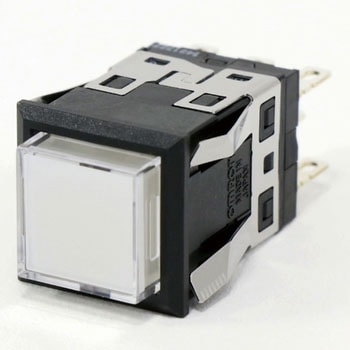

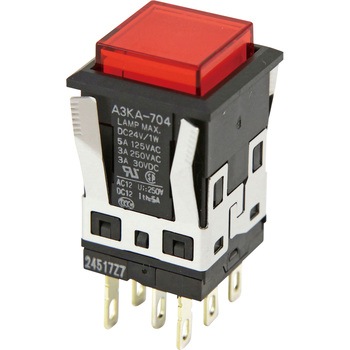

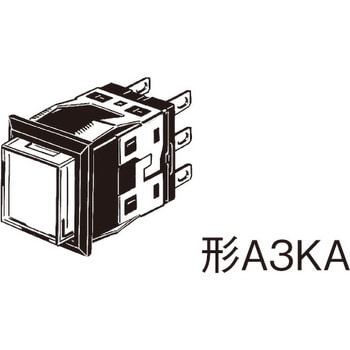

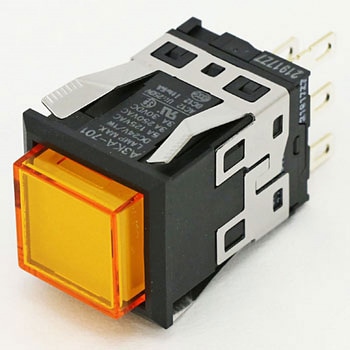

照光押ボタンスイッチ(正方形)(角胴形) A3K
タッチ感触、保護機能を向上(メーカー比)さらに胴体長23mmの短胴化実現
小形で、しかも切れ味の良いソフトな操作感触。
LEDで5色(赤、黄、緑、白、青)実現。(青には緑色のLEDを使用)
好感触内蔵マイクロスイッチでタッチ感アップ。
マイクロスイッチ内蔵による保護機能アップ。(メーカー比)
チップLEDで均一な面照光を実現。
パネルへの取りつけは前面からワンタッチ。
- 質量(g)
- 約10
- 保護構造
- IP00
- 照光方式
- 照光 (LED)
- 耐電圧
- 同極端子間、LED端子間(LEDを取りつけていない状態)：AC1000V 50/60Hz 1min/異極端子間、充電金属部とアース間、各端子と非充電金属部間：AC2000V 50/60Hz 1min
- 端子種別
- タブ端子 (#110)
- 保存温度(℃)
- -25～+65(ただし、氷結、結露のないこと)
- 光源
- LED
- 絶縁抵抗(MΩ)
- 100以上(DC500Vメガにて)
- 使用周囲温度(℃)
- -10～+50(ただし、氷結、結露のないこと)
- 耐衝撃(耐久)
- 最大500m/s2
- 使用周囲湿度
- 35～85%RH
- 耐振動(誤動作)
- 10～55Hz 複振幅1.5mm(誤動作1ms)
- 耐衝撃(誤動作)
- 最大200m/s2(誤動作1ms以内)
- 最小適合負荷
- DC5V 1mA
- 電気的耐久性
- 10万回以上(定格負荷)
- 感電保護クラス
- Class Ⅱ
- PTI(トラッキング特性)
- 175
- 汚染度(使用環境)
- 3(IEC60947-5-1)
- 動作に必要な力(OF)(N)
- 最大3.92
- 戻りの力(N)
- 最小0.49
- 動作までの動きPT
- 最大2.5mm
- 全体の動きT.T(参考)
- 約3mm
- 分割方式
- 無分割
- 胴体形状
- 角胴形
- 内容量
- 1個
