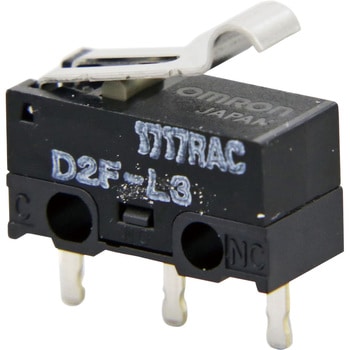

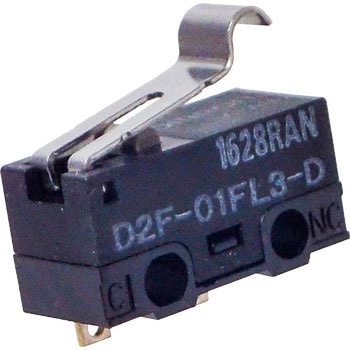

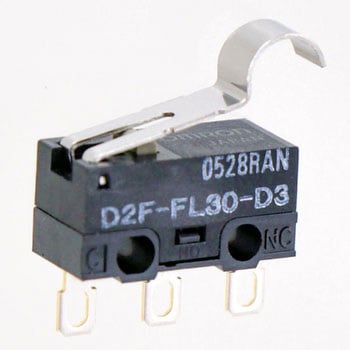

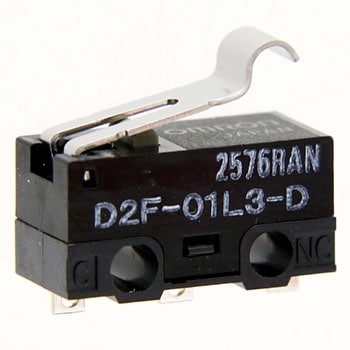

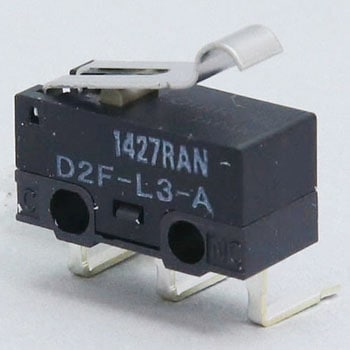

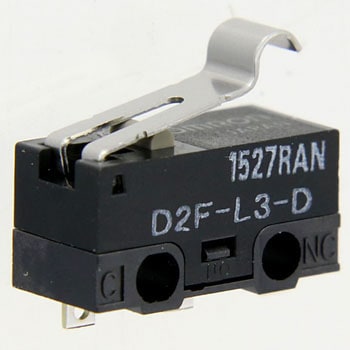

極超小形基本スイッチ(ヒンジ・アール・レバー形) D2F
豊富な端子バリエーションを持つ極超小形基本スイッチ
高精度、分割2枚ばね構造により高耐久性を実現。
フラックスが這い上がらない一体成形端子構造を採用。
- 耐電圧
- 同極端子間：AC600V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min - 許容操作頻度(回/min)
- 機械的：100
電気的：30
- 保護構造
- IP40
- 接点構成
- 1c(単極双投形)
- 絶縁抵抗(MΩ)
- 100以上(DC500V絶縁抵抗計にて)
- 使用周囲温度(℃)
- -40～85 60%RH以下(ただし、氷結、結露しないこと)
- 使用周囲湿度
- 85%RH以下(+5～+35℃にて)
- 耐振動(誤動作)
- 周波数10～55Hz 複振幅1.5mm(動作限度位置)
- 機械的耐久性
- 100万回以上(60回/min)
- 許容操作速度
- 5～500mm/s
- 接点仕様
- クロスバ
- 接触形式
- 1c(双投形)
- 動作後の動き(OT)
- 最小0.5mm
- 衝撃(誤動作)(m/s2)
- 最大300(動作限度位置)
- 衝撃(耐久)(m/s2)
- 最大1000(動作限度位置)
- 接点間隔(mm)
- 0.25
- 内容量
- 1個
全48種類を絞り込む
アクチュエータの種類
端子の種類
定格電圧(V)
タイプ
マイクロスイッチ の新着商品
カテゴリ
商品レビュー
対象商品 : 46503703
2025-08-21
用途: シャープ洗濯機ES-V80P エラーE2 フタロックのスイッチ交換用で使用
建設業・工事業
同じスイッチを探して見つけました。
フタロックを外すまでが大変でしたがスイッチ交換ハンダ付けして完了。
問題なく使用できてます。
1人が参考にしています
2026-05-08
用途: 修繕
農・林・水産業
たいへんまんぞくしております。今回の商品もとても良い物でした。また購入したいです
2025-09-26
用途: 自動車 ドアロック修理に

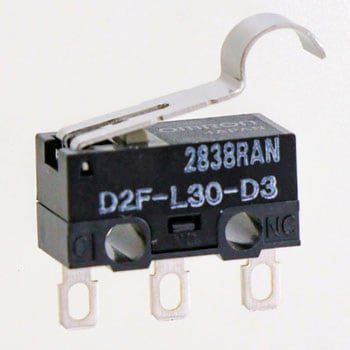

品番D2F-L30
フリードの左右前ドアのドアロック不動。
通常、ユニットASSY交換ｘ２で￥6万になる故障修理です。
分解し通電テストで、片側はモーター不動でしたが、もう1方は稼働していました（正常回転数なのかは別として）
で、同じところにあるロックアンロック判定用マイクロスイッチ端子を、テスタで測ってみると僅かに抵抗値が（接触不良）モータースイッチとも交換で前席ドア修理完了しました。
ただ、リアドアロックも怪しい挙動が・・・
1人が参考にしています
対象商品 : 46503012
2024-06-11
用途: 破損品の交換
サービス業
小さなパーツですが、この部品はないと、丸ごと交換となってしまい費用が掛かってしまいカタログで見つけ即購入しました。今後も使用状況をを確認し購入したいと思います。
1人が参考にしています
