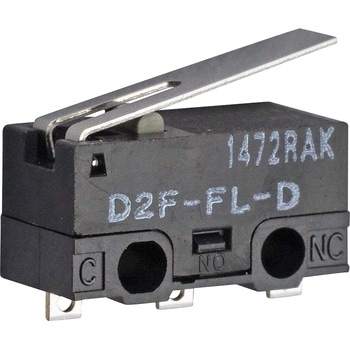

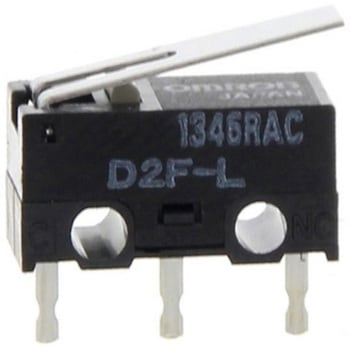

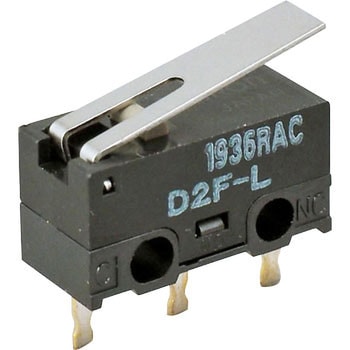

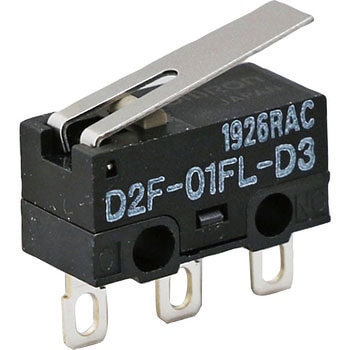

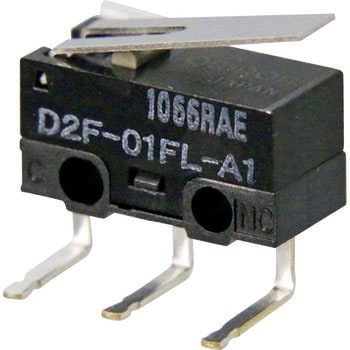

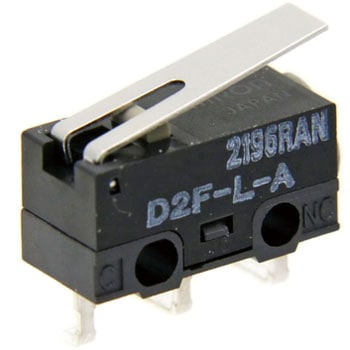

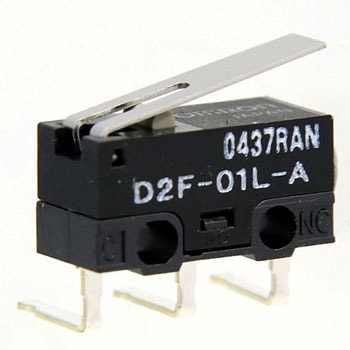

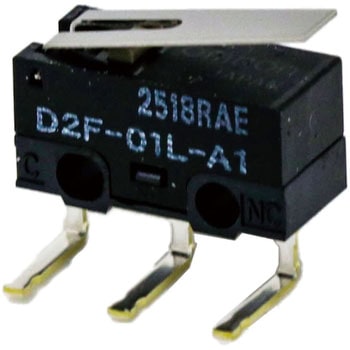

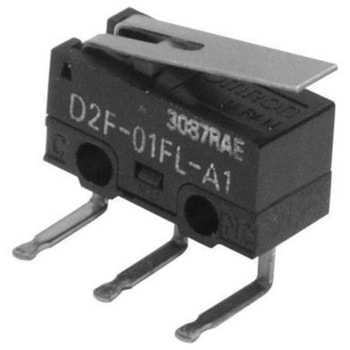

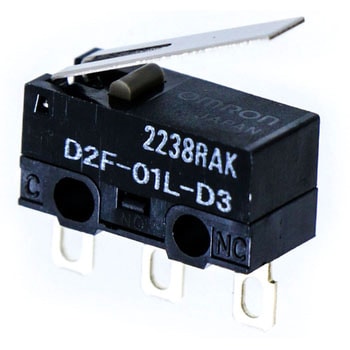

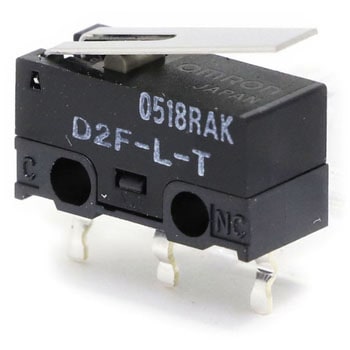

極超小形基本スイッチ(ヒンジ・レバー形) D2F
高精度、分割2枚ばね構造により高耐久性を実現。
フラックスが這い上がらない一体成形端子構造を採用。
耐電圧
同極端子間：AC600V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min
使用湿度範囲85%RH以下(5～35℃にて)
絶縁抵抗(MΩ)100以上(DC500V絶縁抵抗計にて)
耐振動(誤動作)10～55Hz 複振幅1.5mm(動作限度位置での値、接点の閉路または開路は1ms以内)
機械的耐久性100万回以上(60回/min)
許容操作速度5mm～500mm/s
接点仕様クロスバ
接触形式1c(双投形)
衝撃(誤動作)(m/s2)最大300(動作限度位置での値、接点の閉路または開路は1ms以内)
衝撃(耐久)(m/s2)最大1000(動作限度位置での値、接点の閉路または開路は1ms以内)
許容操作頻度(回/min)機械的：100、電気的：30
接点間隔(mm)0.25
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
検出・センサ の新着商品
カテゴリ
商品レビュー
- 対象商品：
- 39036225
2023-10-04
- 用途：
- 掃除機 回転ブラシ動作不確実の修理
建設業・工事業
三菱 掃除機BeK Tc-FXF10P 回転ブラシが回転不良
作動用マイクロSW 他社製品だったがピッタリ合ったのでこれに交換、さすが一流会社の品、安定した動作が得られたGOOD
- 対象商品：
- 39036252
2020-02-03
- 用途：
- モーターの起動スイッチとして使用
その他業種
小さいのに、とても感度良く反応しています。A.B.C３つの接点があり、色々な応用が出来るスイッチです
- 対象商品：
- 39036137
2019-05-27
- 用途：
- 機械可動部の位置センサーとして使用
電気・ガス・熱供給・水道業
大きさやスイッチの作動力は満足。
取り付けに２ｍｍのネジを使うが、ナットやワッシャがスイッチ本体をは
み出るのが美しくない。
- 対象商品：
- 39036252
2017-03-16
- 用途：
- ワカサギ釣り用電動リールの部品
リールの巻き上げを船べりで自動的にストップさせるためのスイッチとして使っています。軽いタッチで作動しますので、ありがたいです。
ただ、ときどき、タッチが重いものがあります。不良品とは呼べませんが、私の作る物の部品としては、使えませんので、そうしたものが混じっていることを前提に、多めに購入しています。品質のばらつきをなくしていただければ、ありがたいです。
