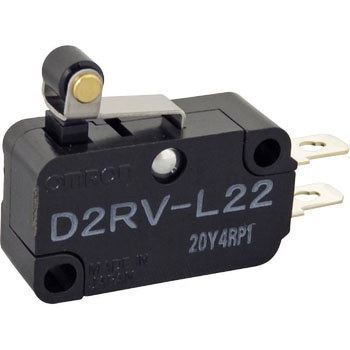

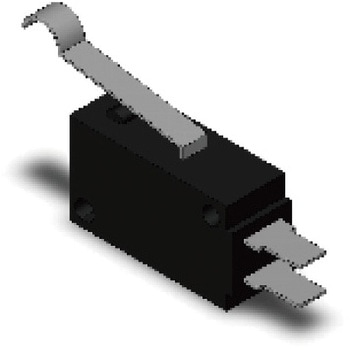

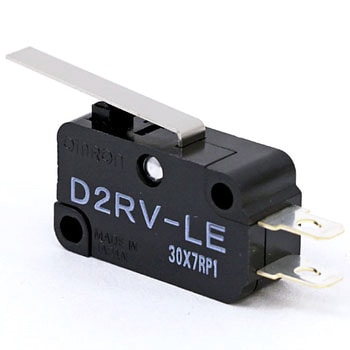

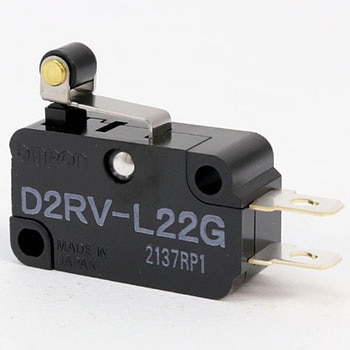

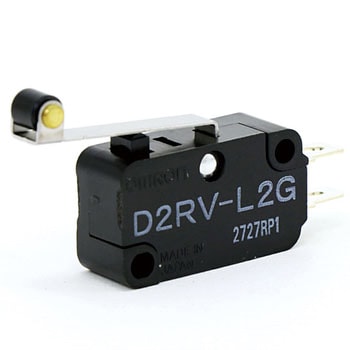

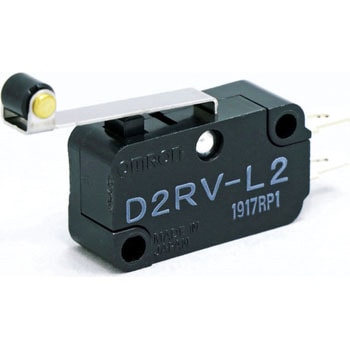

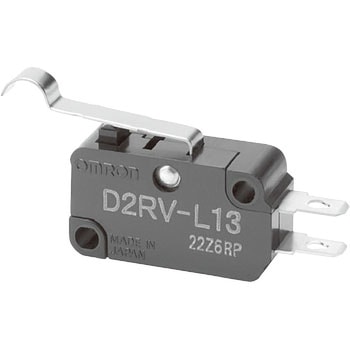

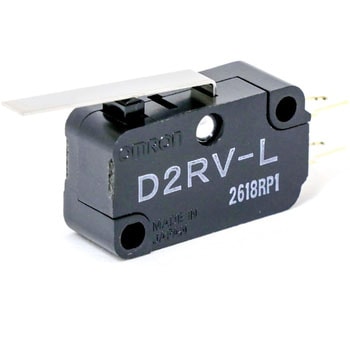

小形基本スイッチ D2RV
悪雰囲気(粉塵、高湿度、シリコンガス等)での微小負荷領域で高信頼性を発揮
スイッチ内部にリード・スイッチを使用。微小負荷領域で高い接触信頼性を発揮。
形V小形基本スイッチと取りつけピッチが同一。
バウンス時間1ms以下で高耐久性。
- 耐電圧
- 同極端子間：DC200V 1min
充電金属部とアース間、各端子と非充電金属部間：AC500V 50/60Hz 1min - 許容操作頻度(回/min)
- 機械的：200
電気的：200
- 保護構造
- IEC IP40
- 質量(g)
- 約7(端子タイプのピン押ボタン形の場合)
- 接点構成
- 1a(単極単投-常開形)
- 端子種別
- はんだづけ端子
- 絶縁抵抗(MΩ)
- 100以上(DC500V絶縁抵抗計にて)
- 使用周囲温度(℃)
- -10～60 60%RH以下(ただし、氷結、結露しないこと)
- 接触抵抗(mΩ)
- 150以下(初期値)
- 使用周囲湿度
- 80%RH以下(+5～+35℃にて)
- 機械的耐久性
- 1000万回以上(60回/min)
- 許容操作速度
- 0.1mm～1m/s(ピン押ボタン形の場合)
- 電気的耐久性
- 300万回以上(30回/min)
- 接点容量
- (定格)DC10W(最大)
- 内容量
- 1個
全17種類を絞り込む
アクチュエータの種類
マイクロスイッチ の新着商品
カテゴリ
商品レビュー
対象商品 : 46525062
2022-04-08
用途: 高圧洗浄機の圧力スイッチ部分の制御
くらしのおそうじライフサービス 様（サービス業）
以前購入したマイクロスイッチの定格電流値が低い物を購入して直ぐに壊れた為、電流値の高い、このタイプを購入し取付、今のところ問題無く動作しており安堵しております。
対象商品 : 39036733
2019-11-09
用途: 機械設計
商品の完成度が低いです。押した時にカチッといいません。触れただけではONにならず、かなり押しこまないと反応しません。
2人が参考にしています
対象商品 : 39036715
2019-04-28
用途: グルーヴコースターのブースターボタン用に購入
電気・ガス・熱供給・水道業
元々付いていたスイッチが経年劣化で反応が悪くなったのでこちらの商品を購入。
問題なく使用できています
対象商品 : 46525114
2018-01-26
用途: ドアー開閉時の照明コントロール用
ショップJ.M.C 様
残念です、商品を良くチェックしなかったこちらにも落ち度はありますが接点構成が違いました。
写真を見ても端子部分がはっきり見えません。
欲しかったのは１ｂ接点ですがこれは１ａでドアーを開けた時に点灯させるつもりが閉めたら点灯してがっくり。
商品ページを何度見ても接点構成については記載されておらずメーカーＨＰで確認しました。
商品自体は良い物で何の問題もありませんがモノタローさんのＨＰには記載されてなかったので★２個にさせて頂きました。
是非接点構成も記載するようにして欲しいです。
3人が参考にしています
MonotaROからの回答
ご期待に沿えず誠に申し訳ございませんでした。
対象商品 : 46525087
2014-12-01
用途: ポインティングデバイスへの拡張スイッチ。
彫工 中塚 ハルキ 様
実装してはいませんが（同シール型D2VWの方を使いました）、問題無く最適だと思います。 レバーがこれより長いと（レバー比大）、負荷がなさ過ぎると思います。 逆に、ゲーム機などの場合はもっと負荷があった方がよろしいでしょうか？。
よくあるご質問(FAQ)
- 質問：
- 役立つ情報などございますか
- 回答：
- 下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。
マイクロスイッチの種類と特長
豆知識URL：
https://www.monotaro.com/note/cocomite/289/
2023-02-09
- 質問：
- 製品の安全データシート（SDS）や有害物質使用制限に関するデータ（RoHS）等の書面が必要ですがどうすれば良いですか。
- 回答：
- お手数ですが下記URLのお問合せフォームよりご依頼ください。
お問合せ種類 *必須の中から必要な書類をお選びご依頼ください。
https://help.monotaro.com/app/ask
書類名）
1：SDS(MSDS)
2：RoHS(2)
3：非該当証明書
4：ChemSHERPA
5：その他（ミルシート・出荷証明書）
2022-04-07
