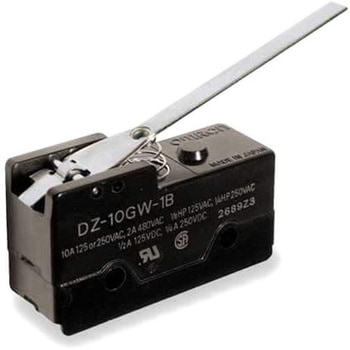

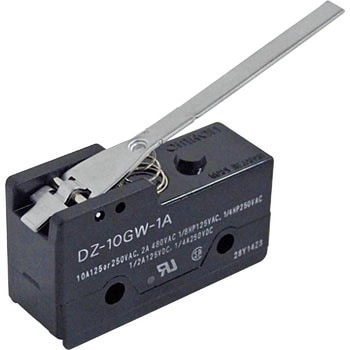

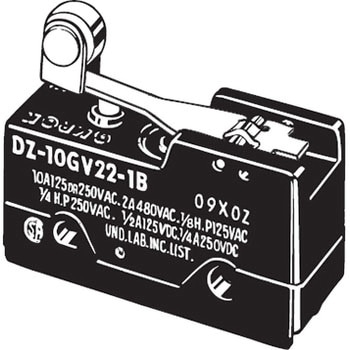

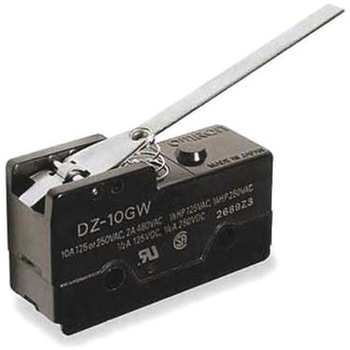

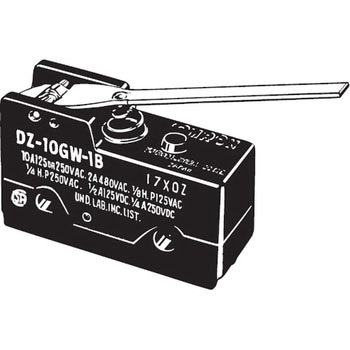

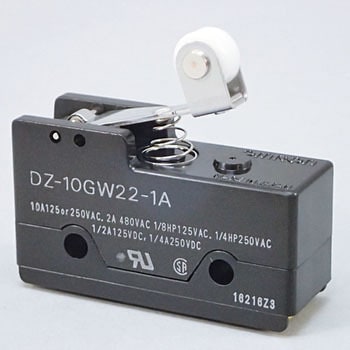

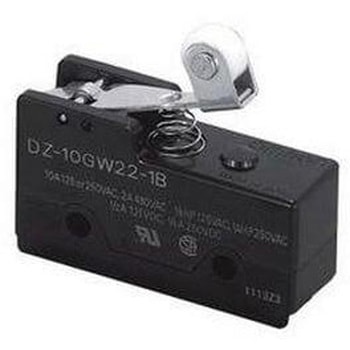

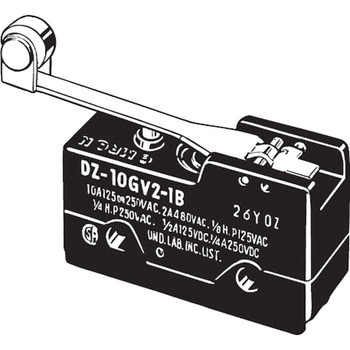

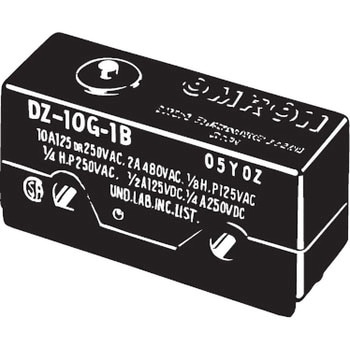

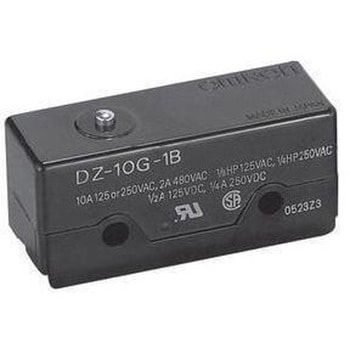

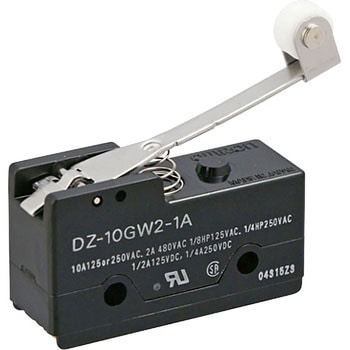

双極双投基本スイッチ DZ
独立した2回路開閉用スイッチ
電圧が異なる2つの回路の開閉、あるいは独立した2回路の制御。
形Zと取りつけ穴寸法、取りつけピッチ、押ボタン位置が同一。
- 耐電圧
- 同極端子間：AC1000V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間、異極端子間：AC1500V 50/60Hz 1min
- 質量(g)
- 約30～50
- 保護構造
- IP00
- 接点構成
- 2c(双極双投形)
- 絶縁抵抗(MΩ)
- 100以上(DC500V絶縁抵抗計にて)
- 使用周囲温度(℃)
- -25～85(ただし、氷結しないこと)
- 接触抵抗(mΩ)
- 15以下(初期値)
- 耐振動(誤動作)
- 周波数10～55Hz 複振幅1.5mm(誤動作1ms以下)
- 機械的耐久性
- 100万回以上
- 許容操作速度
- 0.1mm～1m/s(ピン押ボタン形の場合)
- 電気的耐久性
- 50万回以上
- 感電保護クラス
- ClassⅠ
- PTI(トラッキング特性)
- 175
- 突入電流(A)
- 常時閉路：最大30、常時開路：最大15
- 定格通電電流(A)
- 10
- 耐電圧(V/min)
- 同極端子間：AC1000(50/60Hz)・充電金属部とアース間、各端子と非充電金属部間、異極端子間：AC1500(50/60Hz)
- 衝撃(誤動作)(m/s2)
- 最大300(ピン押ボタン形の場合)(誤動作1ms以下)
- 衝撃(耐久)(m/s2)
- 最大1000
- 許容操作頻度(回/min)
- 機械的：240、電気的：20
- 材質(接点)
- 銀合金
- 使用周囲湿度(%RH)
- 35～85以下
- 振動(誤動作)Hz
- 周波数10～55複振幅1.5mm(誤動作1ms以下)
- 接点間隔(mm)
- 0.5
- 内容量
- 1個
