ステッピング・リレーユニット G9B
ポンプ制御や工程制御に適したステッピング制御機能をユニット化。
ステップ数は6回路、12回路の2タイプ。
リレー接点出力により2A(AC250V、DC30V)の開閉が可能。
リセット入力によりステップ初期状態に復帰。
停電時にも10日間内部メモリにてステップ状態を記憶する停電保持機能付き。(停電中出力接点はOFFとなります。)
外来ノイズなどによる内蔵リレー駆動素子のON故障を検出する故障検出機能を搭載。アラームLEDを表示するとともに、有接点にて警報出力。(リレー接点の接触不良、溶着は検出できません。)
端子台は感電を防止するフィンガープロテクト構造。
ステップ状態が一目でわかるLED表示付き。
絶縁抵抗(MΩ)
100以上(DC500Vメガにて)(制御回路-出力接点・警報接点間)
100以上(DC500Vメガにて)(出力接点・警報接点間)
使用周囲温度(℃)-25～+55(ただし、氷結および結露しないこと)
接触抵抗(mΩ)100以下(DC5V 100mA電圧降下法による)
動作表示LED

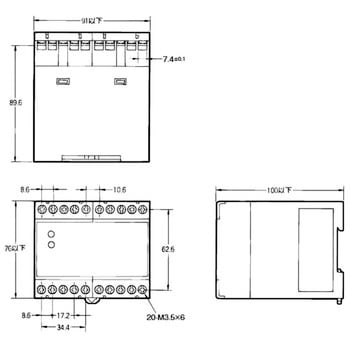

端子構造電線接続方法： ねじ端子
耐振動(耐久)10～55～10Hz 片振幅0.375mm(複振幅0.75mm)
耐衝撃(耐久)500m/s2
許容電圧範囲(V)定格電圧の85～110%
引張強度(N)(端子)49
耐振動(誤動作)10～55～10Hz 片振幅0.375mm(複振幅0.75mm)
耐衝撃(誤動作)200m/s2
機械的耐久性1000万ステップ以上(接点無負荷、開閉ひん度3600ステップ/h)
電気的耐久性30万ステップ以上(定格負荷、開閉ひん度3600ステップ/h)(周囲温度/+23℃)
故障率P水準(参考値：開閉ひん度120回/min時)DC5V 10mA
接点電圧の最大値(V)AC250、DC30
定格通電電流(A)2
定格負荷AC250V 2A、DC30V 2A
復帰時間(ms)50以下(定格操作電圧印加時、接点バウンス含まず/周囲温度+23℃)
耐電圧(V/min)1500 50/60Hz(制御回路-出力接点・警報接点間)、1500 50/60Hz(出力接点-警報接点間)
締め付け強度(N・m)(端子)0.98
パルス時間(ms)最小/100
使用周囲湿度(%RH)35～85
接点定格負荷電圧(V)AC250V 2A (抵抗負荷) DC30V 2A (抵抗負荷)
内容量1個
100以上(DC500Vメガにて)(出力接点・警報接点間)
