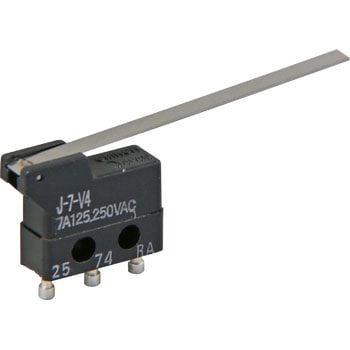

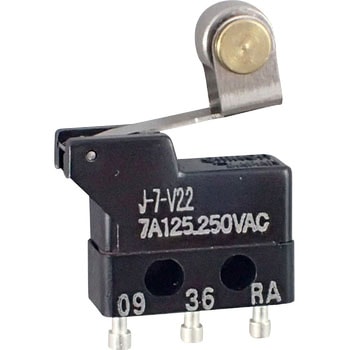

極超小形基本スイッチ J-7
極超小形にもかかわらず、7Aの高容量開閉が可能
極超小形にもかかわらず、高容量開閉(7A AC250V)が可能なスナップアクション・スイッチ。
制御用スイッチとして厳しいスペース効率が要求される用途に使用可能。
- 耐電圧
- 同極端子間：AC600V 50/60Hz 1min
充電金属部とアース間、各端子と非充電金属部間：AC1500V 50/60Hz 1min
- 保護構造
- IP40
- 接点構成
- 1c (単極双投形)
- 端子種別
- はんだづけ端子
- 保護等級
- IEC IP40
- 絶縁抵抗(MΩ)
- 100以上(DC500V絶縁抵抗計にて)
- 使用周囲温度(℃)
- -10～+80 60%RH以下(ただし、氷結、結露しないこと)
- 接触抵抗(mΩ)
- 15以下(初期値)
- 使用周囲湿度
- 85%RH以下(+5～+35℃にて)
- 機械的耐久性
- 1000万回以上(60回/min)
- 最小適合負荷
- DC5V 1mA
- 許容操作速度
- 0.05mm～1m/s(ピン押ボタン形の場合)
- 電気的耐久性
- 5万回以上(20回/min)
- 衝撃(誤動作)(m/s2)
- 最大200( ピン押ボタン形の場合)
- 衝撃(耐久)(m/s2)
- 最大1000
- 許容操作頻度(回/min)
- 機械的：400、電気的：30
- 材質(接点)
- 銀合金+金メッキ
- 接点間隔(mm)
- 0.35
- 内容量
- 1個
