ハーフピッチコネクタ(基板対基板接続用) XH3



ハーフピッチコネクタ(基板対基板接続用) XH3 5.00 (1件の商品レビュー)

ねじ取りつけ部を省いた省スペースタイプ。スタッキング高さ12mmから20mmまでフレキシブルに対応。
スタッキング接続で基板間高さ12mmから20mmまで1mmピッチで応えるハーフピッチコネクタ。
コンタクトピッチ1.27mm 2列配列のため高密度実装が可能。
基板との接続は4列千鳥配置(1.27mm×1.905mm)。
はんだづけ時の浮き、倒れ防止のため全極止めピンつきを標準化。
リーフ接続構造の採用で、コジリに強くスムーズな挿抜を実現。
かん合長3.1mmを実現し、余裕が大幅に向上。
圧入部の工夫により安定した接触力を維持。さらに金パラジウムメッキ接点の採用により、一段と接触信頼性が向上。
UL規格認定品(ファイルNo.E103202)。
形XH2/XH4ハーフピッチコネクタとはかん合できません。
材質
ハウジング:ガラス入りPBT樹脂(UL94V-0)/灰色
コンタクト(接触部):りん青銅/ニッケル下地金/パラジウムメッキ、(端子部)端子部りん青銅/ニッケル下地錫メッキ
ロケータ:ロケータガラス入りPBT樹脂(UL94V-0)/灰色
止めピン:止めピンりん青銅/錫メッキ
接触抵抗(mΩ)
30以下(20mV以下、100mA以下にて)
形XH3A-□□41と形XH3B-□□41の組み合わせの場合
規格
RoHS指令、UL規格(ファイルNo.E103202)
定格電圧(V)
AC125
耐電圧
AC650V、1min(リーク電流1mA以下)
定格電流(A)
0.5
絶縁抵抗(MΩ)
103以上(DC500Vにて)
使用周囲温度(℃)
-55〜+105(低温にて氷結しないこと)
総合挿入力
極数×0.78N以下
挿抜耐久
400回
総合抜去力
極数×0.10N以上
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
70 件中 1 - 50 件
注文
コード

品番
種別
極数
端子形状

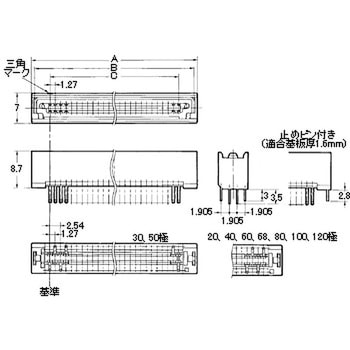

寸法A(mm)
寸法D(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
39103827 XH3A-0141-2A プラグ 100 ディップストレート端子、止めピン付き(+2mmタイプ) 70.8 69.34 オープン
¥499 1 ¥499
出荷目安:30日
返品不可
39103836 XH3A-0141-4A プラグ 100 ディップストレート端子、止めピン付き(+4mmタイプ) 70.8 69.34 オープン
¥539 1 ¥539
出荷目安:30日
返品不可
39103845 XH3A-0141-A プラグ 100 ディップストレート端子、止めピン付き 70.8 69.34 オープン
¥489 1 ¥489
出荷目安:30日
返品不可
39103854 XH3A-0142-A プラグ 100 ディップL形端子 70.8 69.34 オープン
¥639 1 ¥639
出荷目安:21日
返品不可
39103863 XH3A-0241-4A プラグ 120 ディップストレート端子、止めピン付き(+4mmタイプ) 83.5 82.04 オープン
¥599 1 ¥599
出荷目安:30日
返品不可
39103872 XH3A-0241-A プラグ 120 ディップストレート端子、止めピン付き 83.5 82.04 オープン
¥559 1 ¥559
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39103881 XH3A-2041-2A プラグ 20 ディップストレート端子、止めピン付き(+2mmタイプ) 20 18.54 オープン
¥179 1 ¥179
出荷目安:30日
返品不可
39103897 XH3A-2041-4A プラグ 20 ディップストレート端子、止めピン付き(+4mmタイプ) 20 18.54 オープン
¥199 1 ¥199
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39103906 XH3A-3041-2A プラグ 30 ディップストレート端子、止めピン付き(+2mmタイプ) 26.4 24.89 オープン
¥209 1 ¥209
出荷目安:30日
返品不可
39103915 XH3A-3041-4A プラグ 30 ディップストレート端子、止めピン付き(+4mmタイプ) 26.4 24.89 オープン
¥259 1 ¥259
出荷目安:30日
返品不可
39103924 XH3A-3041-A プラグ 30 ディップストレート端子、止めピン付き 26.4 24.89 オープン
¥199 1 ¥199
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39103933 XH3A-3042-A プラグ 30 ディップL形端子 26.4 24.89 オープン
¥339 1 ¥339
出荷目安:21日
返品不可
39103942 XH3A-4041-2A プラグ 40 ディップストレート端子、止めピン付き(+2mmタイプ) 32.7 31.24 オープン
¥259 1 ¥259
出荷目安:30日
返品不可
39103951 XH3A-4041-4A プラグ 40 ディップストレート端子、止めピン付き(+4mmタイプ) 32.7 31.24 オープン
¥299 1 ¥299
出荷目安:30日
返品不可
39103967 XH3A-4041-A プラグ 40 ディップストレート端子、止めピン付き 32.7 31.24 オープン
¥259 1 ¥189
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39103976 XH3A-4042-A プラグ 40 ディップL形端子 32.7 31.24 オープン
¥389 1 ¥389
平日15時までにご注文いただくと、翌営業日に出荷する商品です。(土・日・祝は除く)
返品不可
39103985 XH3A-5041-2A プラグ 50 ディップストレート端子、止めピン付き(+2mmタイプ) 39.1 37.59 オープン
¥299 1 ¥209
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39103994 XH3A-5041-4A プラグ 50 ディップストレート端子、止めピン付き(+4mmタイプ) 39.1 37.59 オープン
¥339 1 ¥339
出荷目安:30日
返品不可
39104003 XH3A-5041-A プラグ 50 ディップストレート端子、止めピン付き 39.1 37.59 オープン
¥289 1 ¥289
出荷目安:30日
返品不可
39104012 XH3A-5042-A プラグ 50 ディップL形端子 39.1 37.59 オープン
¥409 1 ¥409
出荷目安:21日
返品不可
39104021 XH3A-6041-2A プラグ 60 ディップストレート端子、止めピン付き(+2mmタイプ) 45.4 43.94 オープン
¥349 1 ¥349
出荷目安:30日
返品不可
39104037 XH3A-6041-4A プラグ 60 ディップストレート端子、止めピン付き(+4mmタイプ) 45.4 43.94 オープン
¥389 1 ¥389
出荷目安:30日
返品不可
39104046 XH3A-6041-A プラグ 60 ディップストレート端子、止めピン付き 45.4 43.94 オープン
¥339 1 ¥339
出荷目安:30日
返品不可
39104055 XH3A-6042-A プラグ 60 ディップL形端子 45.4 43.94 オープン
¥469 1 ¥469
出荷目安:21日
返品不可
39104064 XH3A-6841-4A プラグ 68 ディップストレート端子、止めピン付き(+4mmタイプ) 50.5 49.02 オープン
¥399 1 ¥399
出荷目安:30日
返品不可
39104073 XH3A-6841-A プラグ 68 ディップストレート端子、止めピン付き 50.5 49.02 オープン
¥369 1 ¥369
出荷目安:30日
返品不可
39104082 XH3A-6842-A プラグ 68 ディップL形端子 50.5 49.02 オープン
¥499 1 ¥499
出荷目安:21日
返品不可
39104091 XH3A-8041-2A プラグ 80 ディップストレート端子、止めピン付き(+2mmタイプ) 58.1 56.64 オープン
¥399 1 ¥399
出荷目安:30日
返品不可
39104107 XH3A-8041-4A プラグ 80 ディップストレート端子、止めピン付き(+4mmタイプ) 58.1 56.64 オープン
¥469 1 ¥469
出荷目安:30日
返品不可
39104116 XH3A-8041-A プラグ 80 ディップストレート端子、止めピン付き 58.1 56.64 オープン
¥399 1 ¥399
出荷目安:30日
返品不可
39104125 XH3A-8042-A プラグ 80 ディップL形端子 58.1 56.64 オープン
¥549 1 ¥549
出荷目安:21日
返品不可
39104134 XH3B-0141-1A ソケット 100 ディップストレート端子、止めピン付き(+1mmタイプ) 70.8 69.34 オープン
¥439 1 ¥439
出荷目安:21日
返品不可
39104143 XH3B-0141-3A ソケット 100 ディップストレート端子、止めピン付き(+3mmタイプ) 70.8 69.34 オープン
¥489 1 ¥489
出荷目安:21日
返品不可
39104152 XH3B-0141-4A ソケット 100 ディップストレート端子、止めピン付き(+4mmタイプ) 70.8 69.34 オープン
¥489 1 ¥489
出荷目安:21日
返品不可
39104161 XH3B-0141-A ソケット 100 ディップストレート端子、止めピン付き 70.8 69.34 オープン
¥439 1 ¥439
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39104177 XH3B-0142-A ソケット 100 ディップL形端子、止めピン付き 70.8 69.34 オープン
¥589 1 ¥589
出荷目安:21日
返品不可
39104186 XH3B-0241-4A ソケット 120 ディップストレート端子、止めピン付き(+4mmタイプ) 83.5 82.04 オープン
¥559 1 ¥559
出荷目安:21日
返品不可
39104195 XH3B-2041-1A ソケット 20 ディップストレート端子、止めピン付き(+1mmタイプ) 20 18.54 オープン
¥159 1 ¥159
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
39104204 XH3B-2041-3A ソケット 20 ディップストレート端子、止めピン付き(+3mmタイプ) 20 18.54 オープン
¥199 1 ¥199
出荷目安:21日
返品不可
39104213 XH3B-2041-4A ソケット 20 ディップストレート端子、止めピン付き(+4mmタイプ) 20 18.54 オープン
¥199 1 ¥199
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39104222 XH3B-2041-A ソケット 20 ディップストレート端子、止めピン付き 20 18.54 オープン
¥159 1 ¥159
出荷目安:21日
返品不可
39104231 XH3B-3041-1A ソケット 30 ディップストレート端子、止めピン付き(+1mmタイプ) 26.4 24.89 オープン
¥199 1 ¥199
出荷目安:21日
返品不可
39104247 XH3B-3041-3A ソケット 30 ディップストレート端子、止めピン付き(+3mmタイプ) 26.4 24.89 オープン
¥239 1 ¥239
出荷目安:21日
返品不可
39104256 XH3B-3041-4A ソケット 30 ディップストレート端子、止めピン付き(+4mmタイプ) 26.4 24.89 オープン
¥239 1 ¥239
出荷目安:21日
返品不可
39104265 XH3B-3041-A ソケット 30 ディップストレート端子、止めピン付き 26.4 24.89 オープン
¥199 1 ¥199
出荷目安:21日
返品不可
39104274 XH3B-3042-A ソケット 30 ディップL形端子、止めピン付き 26.4 24.89 オープン
¥329 1 ¥329
出荷目安:21日
返品不可
39104283 XH3B-4041-1A ソケット 40 ディップストレート端子、止めピン付き(+1mmタイプ) 32.7 31.24 オープン
¥239 1 ¥239
出荷目安:21日
返品不可
39104292 XH3B-4041-3A ソケット 40 ディップストレート端子、止めピン付き(+3mmタイプ) 32.7 31.24 オープン
¥279 1 ¥279
出荷目安:21日
返品不可
39104301 XH3B-4041-4A ソケット 40 ディップストレート端子、止めピン付き(+4mmタイプ) 32.7 31.24 オープン
¥279 1 ¥279
出荷目安:21日
返品不可
39104317 XH3B-4041-A ソケット 40 ディップストレート端子、止めピン付き 32.7 31.24 オープン
¥239 1 ¥239
出荷目安:7日
返品不可
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: 業務用アーケード基板

元々付いていた部品だったのでピッタリでした。ありがとうございました。

これは注文コード 39104186 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-12-23]
