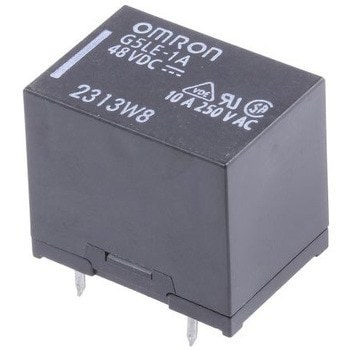

パワーリレー G5LE



パワーリレー G5LE 4.75 (12件の商品レビュー)

10Aのキュービックタイプの1極パワーリレー。
家電機器を始めOA機器、自販機など幅広い用途に最適。
使用周囲温度85℃。
標準でUL CLASS B対応。
UL、CSA、EN規格取得、電安法(300V以下)準拠。RoHS適合。
定格負荷
抵抗負荷/AC120V 10A
誘導負荷(cosΦ=0.4)/AC120V 5A、DC30V 4A
用途
家電、OA機器、自販機等
質量(g)
約12
種類
パワーリレー
極数
1
端子形状
シングル端子
絶縁抵抗(MΩ)
100以上(DC500Vにて)
使用周囲温度(℃)
-25〜+85(ただし、氷結および結露しないこと)
接触抵抗(mΩ)
100以下(DC5V 1A電圧降下法にて)
耐振動(耐久)
10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
耐衝撃(耐久)
1000m/s2
使用周囲湿度
35〜85%RH
消費電力(mW)
約400
復帰電圧
10%以上
動作電圧
75%以下
耐振動(誤動作)
10〜55〜10Hz 片振幅0.75mm(複振幅1.5mm)
耐衝撃(誤動作)
200m/s2
機械的耐久性
1000万回以上(開閉ひん度18000回/h)
電気的耐久性
10万回以上(定格負荷、開閉ひん度1800回/h)
接点材質
Ag合金(Cdフリー材)
最大許容電圧(V)
170%(at23℃)
故障率P水準(参考値:開閉ひん度120回/min時)
DC5V 100mA
接点電圧の最大値(V)
AC250、DC125(UL/CSA/IEC/VDE規格適用時はDC30V)
抵抗負荷
AC120V 10A
動作時間(ms)
10以下
定格通電電流(A)
10
接点機構
シングル
復帰時間(ms)
5以下
接点電流の最大値(A)
抵抗負荷/10、誘導負荷(cosΦ=0.4)/5
耐衝撃電圧(V)
コイルと接点間/4500(1.2×50μs)
耐電圧(V/min)
(コイルと接点間)AC2000 50/60Hz、(同極接点間)AC750 50/60Hz
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
8 件中 1 - 8 件
注文
コード

品番
コイル定格電圧(V)
保護構造
定格電圧(V)
接点構成
定格電流(mA)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量

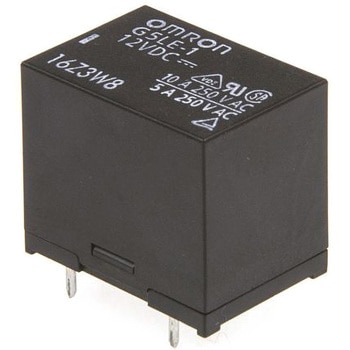

39067707 G5LE-1 DC12 DC12 耐フラックス形 DC12 1c 33.3±10%(コイル温度+23℃) オープン
¥279 1 ¥279
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

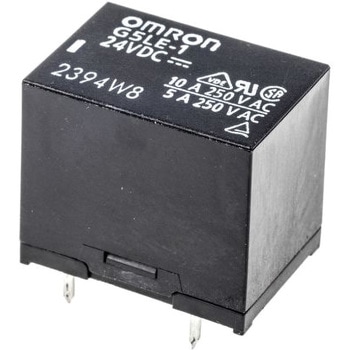

39067716 G5LE-1 DC24 DC24 耐フラックス形 DC24 1c 16.7±10%(コイル温度+23℃) オープン
¥279 1 ¥279
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

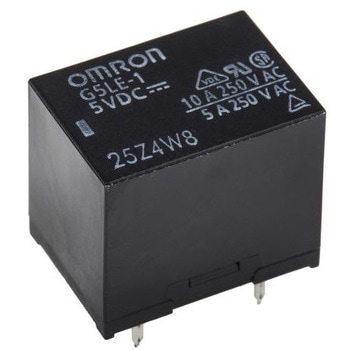

39067725 G5LE-1 DC5 DC5 耐フラックス形 DC5 1c 79.4±10%(コイル温度+23℃) オープン
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39067734 G5LE-14 DC12 DC12 プラスチック・シール形 DC12 1c 33.3±10%(コイル温度+23℃) オープン
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39067743 G5LE-14 DC24 DC24 プラスチック・シール形 DC24 1c 16.7±10%(コイル温度+23℃) オープン
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

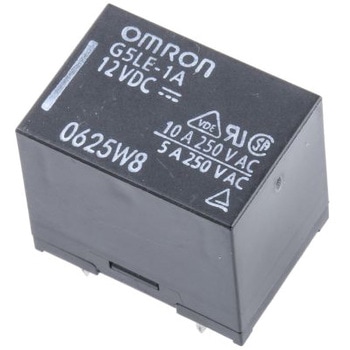

39067752 G5LE-1A DC12 DC12 耐フラックス形 DC12 1a 33.3±10%(コイル温度+23℃) オープン
¥219 1 ¥219
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)

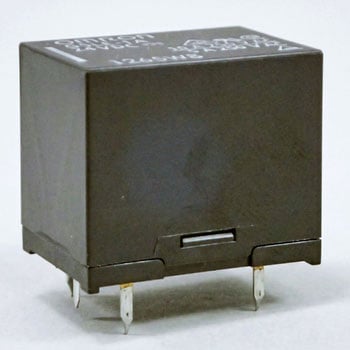

39067761 G5LE-1A DC24 DC24 耐フラックス形 DC24 1a 16.7±10%(コイル温度+23℃) オープン
¥219 1 ¥219
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
39067777 G5LE-1A DC5 DC5 耐フラックス形 DC5 1a 79.4±10%(コイル温度+23℃) オープン
¥219 1 ¥219
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.75  総レビュー件数: 12 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: いろいろな試作機の一部品として使用

直流電源で使うのであるが、コイル端子は+−極性がどちらでも良いというのは便利です。

これは注文コード 39067725 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-12-06]

満足度: 5

用途: 24Vリレーからの交換

中国製リレーの型番検索で購入しました。寸法に多少の違いはありましたが、ピン位置はぴったりなので無事交換出来て満足しております。

これは注文コード 39067707 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-12-05]

満足度: 5

用途: 電子機器のメンテナンス時にしようする。

価格も安価で性能的に全く問題ありませんので満足しています。

これは注文コード 39067716 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2017-03-26]

満足度: 5

用途: 部品修理に

問題なく、同タイプの他社の部品と入れ替え可能でした。

これは注文コード 39067707 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2016-11-13]

満足度: 3

用途: 修理用

他社製のリレーが焼き付いて動作しなくなったので、信頼性の高いこの製品に換えました。
ピン配置は同一で問題なく交換できましたが、筐体が元々のよりも若干大きく、基板の収まりが悪くなってしまいました。
元々のよりは長持ちすることを期待しています。

これは注文コード 39067761 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-05-15]

満足度: 5

用途: 自動車部品の補修

ダイハツ車のコンビネーションスイッチ内ウィンカーリレーの不良により間欠モードが動作しなくなったことから、当商品を交換部品として購入。元部品のTaikonoのCRX-250よりケースが若干大きいですが、端子位置も同一で問題なく使用可能でした。

これは注文コード 39067707 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2018-12-28]

満足度: 5

用途: 制御用リレーとして使用しています

端子電流が10Aと多く満足しています
改善点は万能基盤の穴の配置があっていないため基盤の穴の位置にあった配置に端子を変更してほしい

これは注文コード 39067725 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-08-06]
モノタロウMonotaROからの回答:

貴重なご意見ありがとうございました。
今後の参考にさせていただきます。

満足度: 5

用途: 車の電気系アクセサリー取付時の電源コントロール

コンパクトで気に入っています。今まで3個使用していますが、作動不良も無く、安心して使用しています。価格も安いので助かっています。

これは注文コード 39067707 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2015-07-17]
