CL コントロールレバー

Name: CL コントロールレバー
Brand: イマオコーポレーション

ボス穴の表は取付け後に付属品のセンタープレートで簡単に被うことができます。
別売品のボール&バネ(CLB)を取付けられ、スナップ方式でご利用になれます。125±1°の角度にレバーの操作角度を制限するため、ストップピン用の溝がボスに設けてあります。
握りはELESA PG型を使用しています。

種類スイッチレバー形状ノブ付形取付部丸穴材質(本体)ポリアミド(ガラス繊維強化) 内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

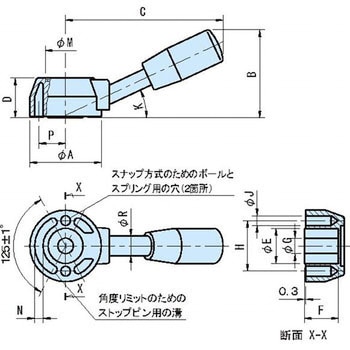

注文コード	品番選択解除 CL37 CL45 CL54	寸法A(Φmm) 選択解除 37 45 54	寸法B(mm) 選択解除 46 52 61	寸法C(mm) 選択解除 81 108 127	寸法D(mm) 選択解除 20 25 30	寸法E(Φmm) 選択解除 18 22 26	寸法F(mm) 選択解除 17 22 27	寸法G(Φmm) 選択解除 8(H7)10(H7)	寸法H(mm) 選択解除 26 32 39	寸法J(Φmm) 選択解除 5 6 8	寸法M(Φmm) 選択解除 21 25 31	寸法N(mm) 選択解除 4.3 7 7.3	寸法P(mm) 選択解除 13.8 17.5 20.2	寸法R(Φmm) 選択解除 10 12	取付穴径(mm) 選択解除 Φ8 Φ10	取付長(mm) 選択解除 17 22 27	回し半径(mm) 選択解除 81 108 127	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
38700417	CL37	37	46	81	20	18	17	8(H7)	26	5	21	4.3	13.8	10	Φ8	17	81	￥2,200	￥1,998	￥1,998	￥2,198 （税込）	翌日出荷返品不可
38700426	CL45	45	52	108	25	22	22	8(H7)	32	6	25	7	17.5	10	Φ8	22	108	￥2,900	￥2,798	￥2,798	￥3,078 （税込）	翌日出荷返品不可
38700435	CL54	54	61	127	30	26	27	10(H7)	39	8	31	7.3	20.2	12	Φ10	27	127	￥3,500	￥3,395	￥3,395	￥3,735 （税込）	翌日出荷返品不可
