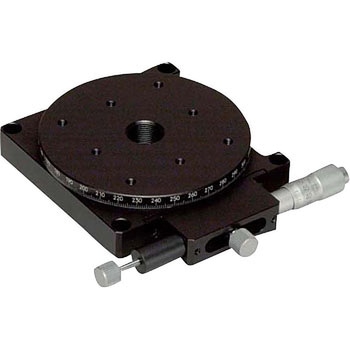

微動回転スリムステージ Φ90
移動ガイドにすり合わせを使用したシンプルな回転ステージです。
テーブル面をつかんで粗動360度回転可能です。
カメラ、センサなどの位置決め用途に広く利用いただけます。
- 質量(kg)
- 0.5
- 種類
- 回転ステージ
- クランプ
- 複合クランプ
- 平行度(mm)
- 0.05
- 目量
- バーニヤ読み5分/マイクロメータ式0.01mm(1目盛約0.01度)
- 材質/処理
- (テーブル)アルミ合金/黒アルマイト梨地
- 耐荷重(N)
- 29.4
- RoHS指令(10物質対応)
- 対応
- 操作位置
- 標準位置

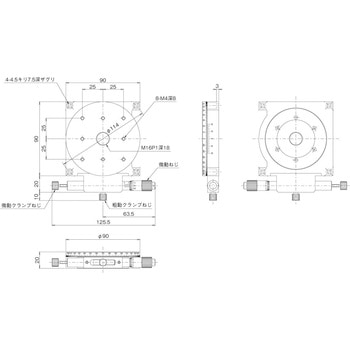

- ステージ寸法(mm)
- Φ90
- 移動方向
- 回転方向
- 送り方式
- CEH-13R(標準マイクロメータ)
- 移動ガイド
- すり合わせ
- 心円度(mm)
- 0.04
- 面振れ(mm)
- 0.02
- 移動量(°)
- 粗動360・微動±5
- 移動量
- (ツマミ1回転)約0.5°
- 内容量
- 1台
