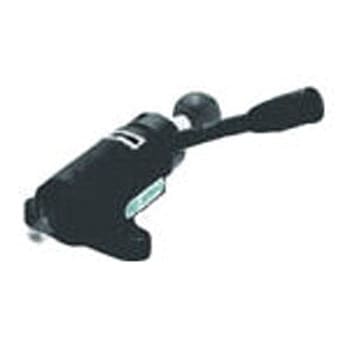

リーチクランプ
シャフトの突き出しで、奥まった箇所をクランプすることができます。コレットと皿バネを利用したクランプ機構により、クランプ力が一定です。横押しタイプでレバーによるクランプ・アンクランプアプローチストロークが大きく取れるレバーを120度回転することでクランプが完了レバー回転方向は、右・左の2種類常にレバーを回しきるクランプ操作となり、作業者によるクランプのバラつきがありません。長さの違うシャフトに変更することで、アプローチストロークを変更することができます。(別売)
用途組立用、切削用の治具用途に利用可能。ストロークを大きく取れるため、ワーク着脱時の作業性が高められます。穴あけなど、あまり負荷の掛からない軽度な切削に利用可能。
タイプ重荷重用
寸法L(mm)-
寸法F(mm)-
寸法D(mm)-
寸法E(mm)-
寸法B(mm)-
寸法C(mm)-
寸法J(mm)-
寸法H(Φmm)-
操作右方向
寸法A(Φmm)-
寸法K(Φmm)-
寸法G(Φmm)-
内容量1個
注意
※クランプ面に加わる反力(F)が、クランプ力より大きくなった場合、シャフトがスライドしてクランプが解除されます
