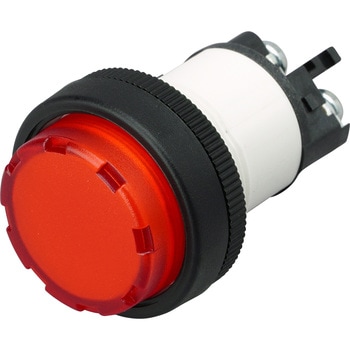

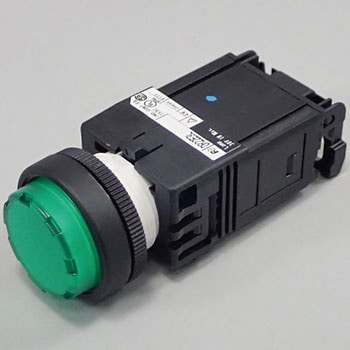

表示灯 DR22シリーズ(突形Φ24)

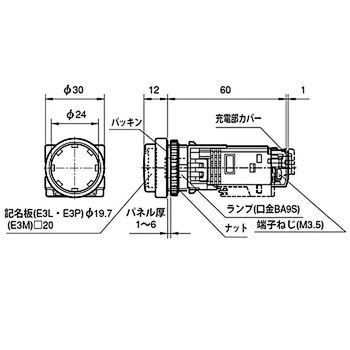

ランプ口金サイズBA9s/13と使い勝手に優れる仕様です。
操作部の裏面取付方式により、パネル厚による調整が不要
2方向からの配線が可能
短胴の奥行寸法を実現

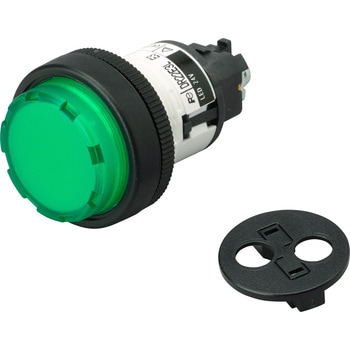

充電部保護カバーを標準付属
標準品でUL/CSA規格およびTUV(EN規格)を証定取得
CEマーク表示をしています
- 形状
- 丸
- 取付穴径(Φmm)
- 22.3/25.5
- 汚染度(使用環境)
- 3
- 使用周囲温度(℃)
- -20～+50(ただし、氷結、結露なきこと)
- 衝撃(m/s2)
- 耐久性：500
- 振動
- 共振試験：複振幅0.1mm 周波数10～55Hz/定振動耐久試験：複振幅3.0mm 周波数16.7Hz
- 絶縁抵抗(MΩ)
- 充電部対アース間・異極充電部間：100以上(DC500Vメガーにて)
- 相対湿度
- 盤内：45～85%RH(-5～+40℃にて)(ただし、氷結、結露なきこと)
- 端子ねじ
- 角ワッシャ付M3.5プラス・マイナス両用ねじ(セルフアップ式)
- 定格インパルス耐電圧(kV)
- 6
- 保護構造
- IP65(防油形)
- 保存温度(℃)
- -40～+80
- 内容量
- 1個
