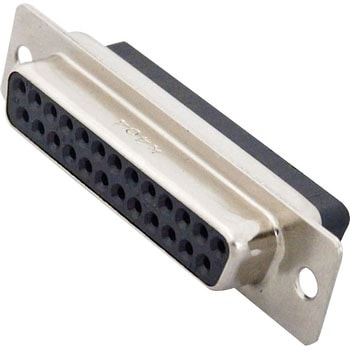

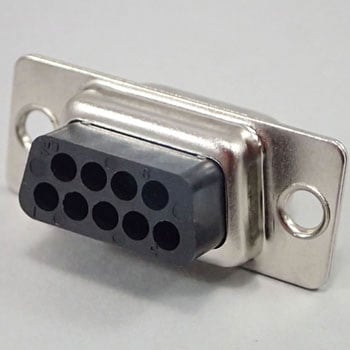

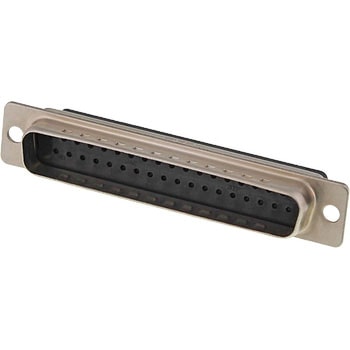

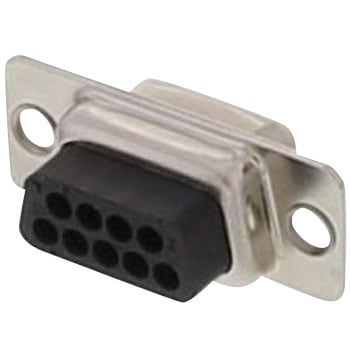

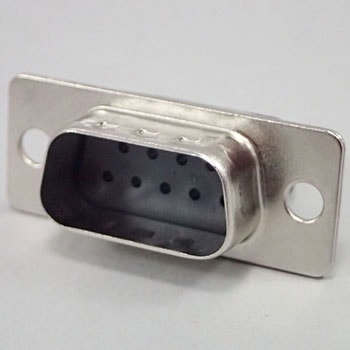

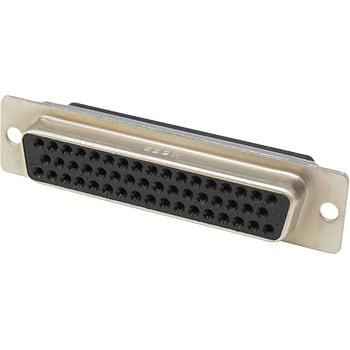

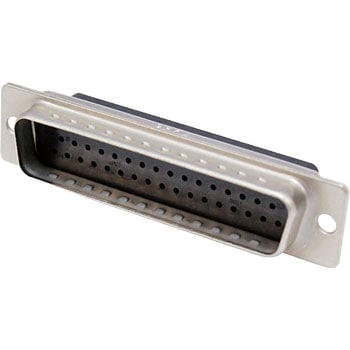

D-subコネクタEMI対策型圧着及びスルーホール型
圧着式又は基板用スルーホールコンタクトを装着して使用するD□UタイプのEMI対策型です。結線作業の簡単な手動式圧着工具や多量の結線用に半自動圧着機も完備。コンタクト(別売)は、結線後にインシュレータ後面より挿入、専用工具にて引き抜く事も出来ます。(材質/仕上)シェル：鋼/ニッケルメッキ、インシュレータ：ガラス入り合成樹脂(UL94V-0、黒色)、コンタクト：銅合金/金メッキ。
- 形状
- ストレート
- 材質/仕上
- 鋼/ニッケルメッキ
- 種類
- 角型
- 定格電流(A)
- 5(1芯あたり)
- 適合電線(mm2)
- (AWG#18)0.81、(AWG#20)0.52、(AWG#22)0.32、(AWG#24)0.21、(AWG#26)0.13、(AWG#28)0.08、(AWG#30)0.05
- 絶縁抵抗(MΩ)
- 5000以上
- 接触抵抗(mΩ)
- (AWG#18～#22)2.7以下、(AGW#24～#26)4.5以下、(AGW#28～#30)6以下
- 結合方式
- ねじ
- 適合電線範囲 AWG(#)
- #18～#30
- 耐電圧(V/min)
- AC1000
- 結線方法
- 圧着
- 内容量
- 1個
全10種類を絞り込む
極数
区分
コンタクト形状
角型コネクタ本体・ハウジング の新着商品
カテゴリ
商品レビュー
対象商品 : 41190125
2020-02-01
用途: 通信機器の接続
慣れない自分でも半田施工で20分位掛かる所、圧着施工だと10分位で出来る。
時間の短縮ができるが、専用工具はすごく高いです。
