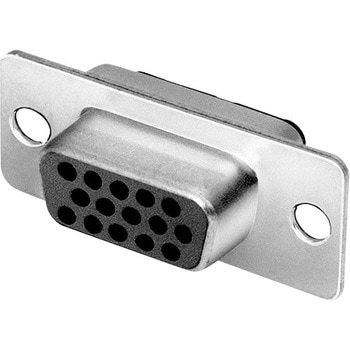

D-subコネクタ圧着式高密度小型EMI対策型
Dsubコネクタの9極シェルサイズ(DE)に15極コンタクトを配備した高密度タイプ
コンタクト配列は、MIL-C-24308規格に準拠した15極
結線容易な圧着型コンタクト
- 形状
- ストレート
- 種類
- 角型
- 極数
- 15
- 使用温度範囲(℃)
- -55～+85
- 定格電圧(V)
- AC300
- 定格電流(A)
- 3以下
- 表面処理
- 錫メッキ(シェル)
- 絶縁抵抗(MΩ)
- 500以上
- 接触抵抗(mΩ)
- (プレスタイプ)20以下、(マシンタイプ)10以下
- 結合方式
- ねじ
- 適合電線範囲 AWG(#)
- #22～#28
- 適合基板寸法(mm)
- 1.6(厚さ)
- 耐電圧(V/min)
- AC900
- 結線方法
- 圧着
- 内容量
- 1個
