岩田製作所

リニアストッパー(位置決め用) LSDN

リニアストッパー(位置決め用) LSDN 岩田製作所 リニアストッパー(位置決め用) LSDN 岩田製作所 リニアストッパー(位置決め用) LSDN 岩田製作所

ストッパーボルトやストッパーブロックなどと組み合わせ、精密な位置調整が可能。

タイプLSDN RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
22件中 1～22件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
選択解除 LSDN-01 LSDN-01S LSDN-02 LSDN-02S LSDN-03 LSDN-03S LSDN-04 LSDN-04S LSDN-05 LSDN-05S LSDN-06 LSDN-06S LSDN-07 LSDN-07S LSDN-08 LSDN-08S LSDN-09 LSDN-09S LSDN-10 LSDN-10S LSDN-11 LSDN-11S
適合
選択解除 (IKO)LWH15/(NSK)LS15AL/(THK)HSR15A(IKO)LWH20/(NSK)LH20AN/(THK)HSR20A(IKO)LWH25/(NSK)LH25AL/(THK)HSR25A(IKO)LWH30/(NSK)LS30AL、LH30AL/(THK)HSR30A(IKO)LWH35/(NSK)LS35AL、LH35AL/(THK)HSR35A(NSK)LH15AN(NSK)LS20AL(NSK)LS25AL(THK)SRS15M(THK)SRS20M(THK)SRS25M
材質(本体)
選択解除 ステンレス(SUS304)鉄(SS400)
表面処理(本体)
選択解除 -黒染め
付属品
選択解除 六角穴付ボルト(SCM435/黒染め) 2本六角穴付ボルト(SUSXM7) 2本
適合サイズ(mm)
選択解除 1520253035

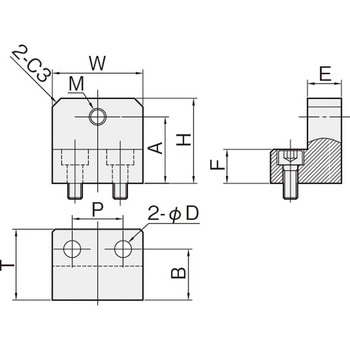

寸法B(mm)
選択解除 18232831
寸法W(mm)
選択解除 323845
寸法H(mm)
選択解除 303538404345505763
寸法A(mm)
選択解除 23.527.531.532.535.537.540.543.549.555.5
寸法E(mm)
選択解除 1216
寸法F(mm)
選択解除 1216
寸法P(mm)
選択解除 16182025
寸法T(mm)
選択解除 25323845
寸法M(mm)
選択解除 M6×P0.75M8×P1.0
寸法D(mm)
選択解除 5.56.69
ボルト径
選択解除 M5×12M6×12M8×16
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
45891036 LSDN-01 (THK)SRS15M 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 15 18 32 30 23.5 12 12 16 25 M6×P0.75 5.5 M5×12
￥1,600
￥1,598
￥1,758 （税込）
翌々日出荷

返品不可
45891045 LSDN-01S (THK)SRS15M ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 15 18 32 30 23.5 12 12 16 25 M6×P0.75 5.5 M5×12
￥2,800
￥2,598
￥2,858 （税込）
翌々日出荷

返品不可
45891054 LSDN-02 (IKO)LWH15/(NSK)LS15AL/(THK)HSR15A 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 15 18 32 38 31.5 12 12 16 25 M6×P0.75 5.5 M5×12
￥1,600
￥1,598
￥1,758 （税込）
翌々日出荷

返品不可
45891063 LSDN-02S (IKO)LWH15/(NSK)LS15AL/(THK)HSR15A ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 15 18 32 38 31.5 12 12 16 25 M6×P0.75 5.5 M5×12
￥2,800
￥2,598
￥2,858 （税込）
翌々日出荷

返品不可
45891072 LSDN-03 (NSK)LH15AN 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 15 18 32 43 35.5 12 12 16 25 M6×P0.75 5.5 M5×12
￥1,670
￥1,598
￥1,758 （税込）
翌々日出荷

返品不可
45891081 LSDN-03S (NSK)LH15AN ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 15 18 32 43 35.5 12 12 16 25 M6×P0.75 5.5 M5×12
￥2,880
￥2,798
￥3,078 （税込）
翌々日出荷

返品不可
45891097 LSDN-04 (THK)SRS20M 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 20 18 32 35 27.5 12 12 16 25 M8×P1.0 5.5 M5×12
￥1,600
￥1,598
￥1,758 （税込）
翌々日出荷

返品不可
45891106 LSDN-04S (THK)SRS20M ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 20 18 32 35 27.5 12 12 16 25 M8×P1.0 5.5 M5×12
￥2,800
￥2,598
￥2,858 （税込）
翌々日出荷

返品不可

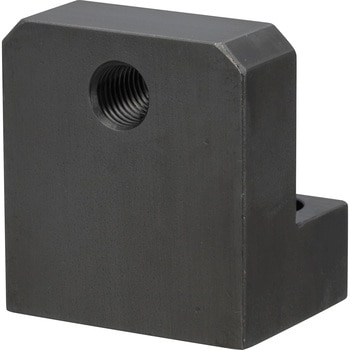

45891115 LSDN-05 (NSK)LS20AL 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 20 18 32 43 35.5 12 12 16 25 M8×P1.0 5.5 M5×12
￥1,670
￥1,598
￥1,758 （税込）
翌々日出荷

返品不可
45891124 LSDN-05S (NSK)LS20AL ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 20 18 32 43 35.5 12 12 16 25 M8×P1.0 5.5 M5×12
￥2,880
￥2,798
￥3,078 （税込）
翌々日出荷

返品不可
45891133 LSDN-06 (IKO)LWH20/(NSK)LH20AN/(THK)HSR20A 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 20 18 32 45 37.5 12 12 16 25 M8×P1.0 5.5 M5×12
￥1,670
￥1,598
￥1,758 （税込）
翌々日出荷

返品不可
45891142 LSDN-06S (IKO)LWH20/(NSK)LH20AN/(THK)HSR20A ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 20 18 32 45 37.5 12 12 16 25 M8×P1.0 5.5 M5×12
￥2,880
￥2,798
￥3,078 （税込）
翌々日出荷

返品不可
45891151 LSDN-07 (THK)SRS25M 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 25 23 32 40 32.5 12 12 18 32 M8×P1.0 6.6 M6×12
￥1,670
￥1,598
￥1,758 （税込）
翌々日出荷

返品不可

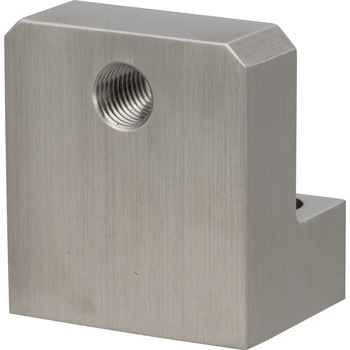

45891167 LSDN-07S (THK)SRS25M ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 25 23 32 40 32.5 12 12 18 32 M8×P1.0 6.6 M6×12
￥3,180
￥2,998
￥3,298 （税込）
翌々日出荷

返品不可
45891176 LSDN-08 (NSK)LS25AL 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 25 23 32 50 40.5 12 12 18 32 M8×P1.0 6.6 M6×12
￥1,790
￥1,698
￥1,868 （税込）
翌々日出荷

返品不可
45891185 LSDN-08S (NSK)LS25AL ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 25 23 32 50 40.5 12 12 18 32 M8×P1.0 6.6 M6×12
￥3,180
￥2,998
￥3,298 （税込）
翌々日出荷

返品不可
45891194 LSDN-09 (IKO)LWH25/(NSK)LH25AL/(THK)HSR25A 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 25 23 32 50 43.5 12 12 18 32 M8×P1.0 6.6 M6×12
￥1,790
￥1,698
￥1,868 （税込）
翌々日出荷

返品不可
45891203 LSDN-09S (IKO)LWH25/(NSK)LH25AL/(THK)HSR25A ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 25 23 32 50 43.5 12 12 18 32 M8×P1.0 6.6 M6×12
￥3,180
￥2,998
￥3,298 （税込）
翌々日出荷

返品不可
45891212 LSDN-10 (IKO)LWH30/(NSK)LS30AL、LH30AL/(THK)HSR30A 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 30 28 38 57 49.5 16 16 20 38 M8×P1.0 9 M8×16
￥2,170
￥1,998
￥2,198 （税込）
翌々日出荷

返品不可
45891221 LSDN-10S (IKO)LWH30/(NSK)LS30AL、LH30AL/(THK)HSR30A ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 30 28 38 57 49.5 16 16 20 38 M8×P1.0 9 M8×16
￥4,260
￥3,998
￥4,398 （税込）
翌々日出荷

返品不可
45891237 LSDN-11 (IKO)LWH35/(NSK)LS35AL、LH35AL/(THK)HSR35A 鉄(SS400) 黒染め 六角穴付ボルト(SCM435/黒染め) 2本 35 31 45 63 55.5 16 16 25 45 M8×P1.0 9 M8×16
￥2,620
￥2,498
￥2,748 （税込）
翌々日出荷

返品不可
45891246 LSDN-11S (IKO)LWH35/(NSK)LS35AL、LH35AL/(THK)HSR35A ステンレス(SUS304) - 六角穴付ボルト(SUSXM7) 2本 35 31 45 63 55.5 16 16 25 45 M8×P1.0 9 M8×16
￥5,590
￥4,998
￥5,498 （税込）
翌々日出荷

返品不可
