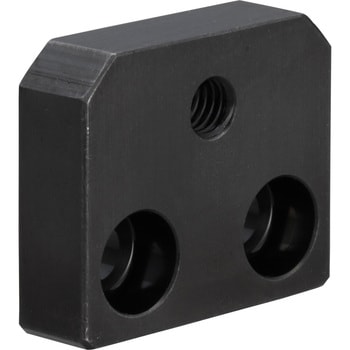

セットベース(セリボルトタイプ) PA

セットベース(セリボルトタイプ) PA 岩田製作所 セットベース(セリボルトタイプ) PA 岩田製作所 セットベース(セリボルトタイプ) PA 岩田製作所 セットベース(セリボルトタイプ) PA 岩田製作所

モーターベースや治具の位置決め、ベルトのテンション調整にお使いいただけます。

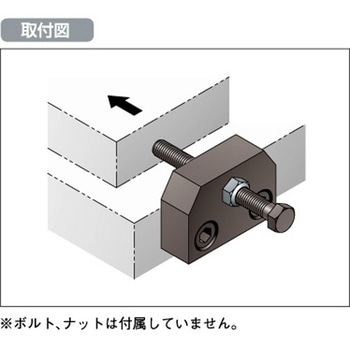

調整ボルトで押して位置決めするタイプ。

RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード

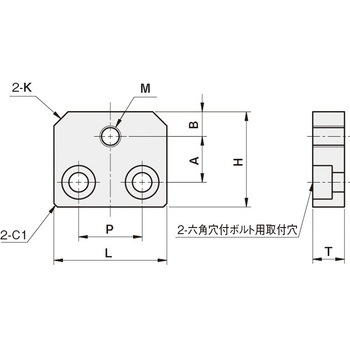

寸法A(mm)
寸法B(mm)
寸法H(mm)
寸法K(mm)
寸法L(mm)
寸法P(mm)
寸法T(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
46099331 BPA04N10S
CADデータダウンロード
10 5 20 C3 22 M4×P0.7 12 6
1,490
1,398
1,538 (税込)
翌々日出荷

返品不可
46099347 BPA04N10Z
CADデータダウンロード
10 5 20 C3 22 M4×P0.7 12 6
950
929
1,022 (税込)
翌々日出荷

返品不可
46099356 BPA05N11S
CADデータダウンロード
11 6 23 C3 25 M5×P0.8 14 9
1,490
1,398
1,538 (税込)
当日出荷
46099365 BPA05N11Z
CADデータダウンロード
11 6 23 C3 25 M5×P0.8 14 9
960
949
1,044 (税込)
翌々日出荷

返品不可
46099374 BPA06N13S 13 7 27 C4 32 M6×P1.0 18 9
1,780
1,698
1,868 (税込)
翌々日出荷

返品不可
46099383 BPA06N13Z
CADデータダウンロード
13 7 27 C4 32 M6×P1.0 18 9
1,060
999
1,099 (税込)
翌々日出荷

返品不可
46099392 BPA08N15Z
CADデータダウンロード
15 8 31 C4 38 M8×P1.25 22 12
1,250
1,198
1,318 (税込)
翌々日出荷

返品不可
46099401 BPA10N20Z
CADデータダウンロード
20 10 40 C6 44 M10×P1.5 25 16
1,530
1,498
1,648 (税込)
翌々日出荷

返品不可
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください
