セットベース(セリボルトタイプ) PC

セットベース(セリボルトタイプ) PC 岩田製作所 セットベース(セリボルトタイプ) PC 岩田製作所 セットベース(セリボルトタイプ) PC 岩田製作所 セットベース(セリボルトタイプ) PC 岩田製作所

モーターベースや治具の位置決め、ベルトのテンション調整にお使いいただけます。

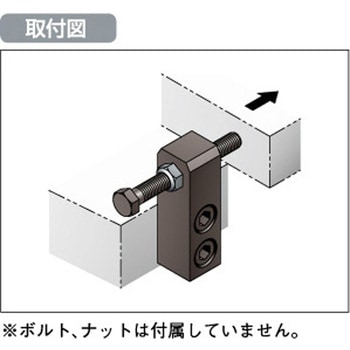

調整ボルトで押して位置決めするタイプ。

RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード

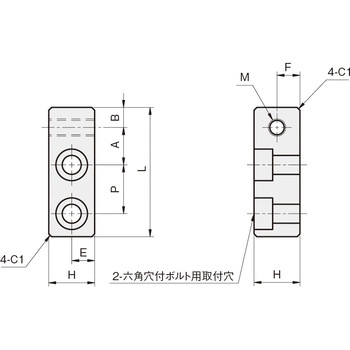

寸法A(mm)
寸法B(mm)
寸法E(mm)
寸法F(mm)
寸法H(mm)
寸法L(mm)
寸法P(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
46099496 BPC04N10S
CADデータダウンロード
10 5 6 6 12 33 M4×P0.7 12
1,520
1,498
1,648 (税込)
翌々日出荷

返品不可
46099505 BPC04N10Z
CADデータダウンロード
10 5 6 6 12 33 M4×P0.7 12
1,020
999
1,099 (税込)
翌々日出荷

返品不可

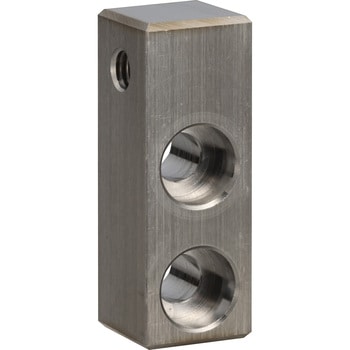

46099514 BPC05N12S
CADデータダウンロード
12 6 7 7 14 40 M5×P0.8 15
1,620
1,598
1,758 (税込)
翌々日出荷

返品不可
46099523 BPC05N12Z
CADデータダウンロード
12 6 7 7 14 40 M5×P0.8 15
1,020
999
1,099 (税込)
翌々日出荷

返品不可
46099532 BPC06N13S
CADデータダウンロード
13 7 8 8 16 45 M6×P1.0 17
2,010
1,998
2,198 (税込)
翌々日出荷

返品不可
46099541 BPC06N13Z
CADデータダウンロード
13 7 8 8 16 45 M6×P1.0 17
1,240
1,198
1,318 (税込)
翌々日出荷

返品不可
46099557 BPC08N17Z
CADデータダウンロード
17 8 11 11 22 57 M8×P1.25 22
1,360
1,298
1,428 (税込)
翌々日出荷

返品不可

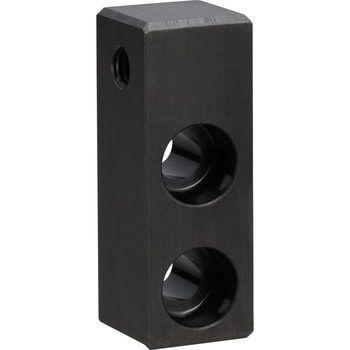

46099566 BPC10N22Z
CADデータダウンロード
22 10 13 13 26 69 M10×P1.5 25
1,590
1,498
1,648 (税込)
翌々日出荷

返品不可
