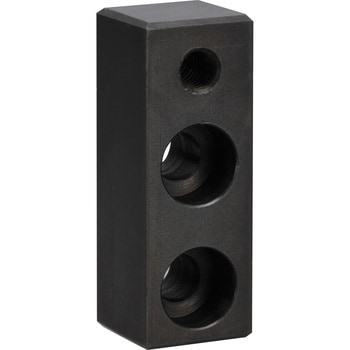

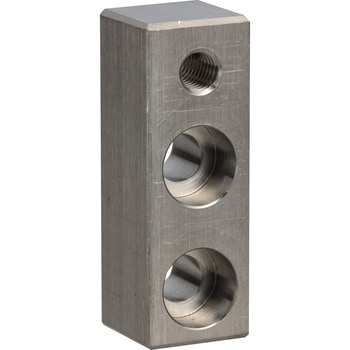

セットベース(セリボルトタイプ) PD

セットベース(セリボルトタイプ) PD 岩田製作所 セットベース(セリボルトタイプ) PD 岩田製作所 セットベース(セリボルトタイプ) PD 岩田製作所 セットベース(セリボルトタイプ) PD 岩田製作所

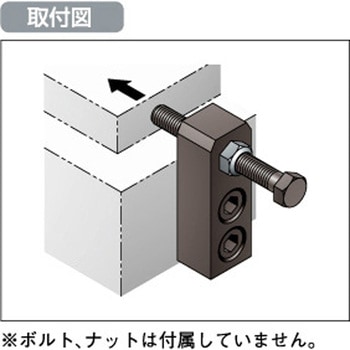

モーターベースや治具の位置決め、ベルトのテンション調整にお使いいただけます。
調整ボルトで押して位置決めするタイプ。

RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード

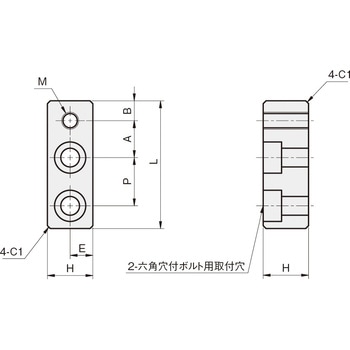

寸法A(mm)
寸法B(mm)
寸法E(mm)
寸法H(mm)
寸法L(mm)
寸法P(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
46099575 BPD04N10S
CADデータダウンロード
10 5 6 12 33 M4×P0.7 12
1,420
1,398
1,538 (税込)
翌々日出荷

返品不可
46099584 BPD04N10Z
CADデータダウンロード
10 5 6 12 33 M4×P0.7 12
970
939
1,033 (税込)
11日以内出荷

返品不可
46099593 BPD05N12S
CADデータダウンロード
12 6 7 14 40 M5×P0.8 15
1,520
1,498
1,648 (税込)
翌々日出荷

返品不可
46099602 BPD05N12Z
CADデータダウンロード
12 6 7 14 40 M5×P0.8 15
970
939
1,033 (税込)
翌々日出荷

返品不可
46099611 BPD06N13S
CADデータダウンロード
13 7 8 16 45 M6×P1.0 17
1,910
1,898
2,088 (税込)
翌々日出荷

返品不可
46099627 BPD06N13Z
CADデータダウンロード
13 7 8 16 45 M6×P1.0 17
1,050
999
1,099 (税込)
翌々日出荷

返品不可
46099636 BPD08N17Z
CADデータダウンロード
17 8 11 22 57 M8×P1.25 22
1,160
1,098
1,208 (税込)
翌々日出荷

返品不可
46099645 BPD10N22Z
CADデータダウンロード
22 10 13 26 69 M10×P1.5 25
1,380
1,298
1,428 (税込)
翌々日出荷

返品不可
