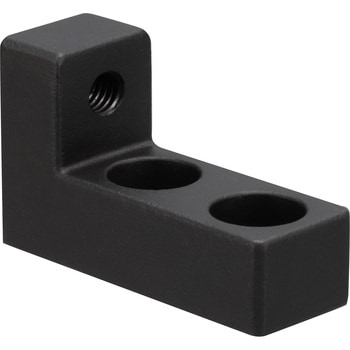

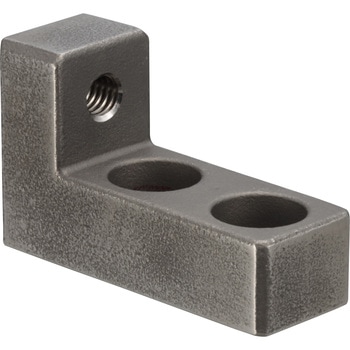

セットベース(セリボルトタイプ) PE

セットベース(セリボルトタイプ) PE 岩田製作所 セットベース(セリボルトタイプ) PE 岩田製作所 セットベース(セリボルトタイプ) PE 岩田製作所 セットベース(セリボルトタイプ) PE 岩田製作所

モーターベースや治具の位置決め、ベルトのテンション調整にお使いいただけます。

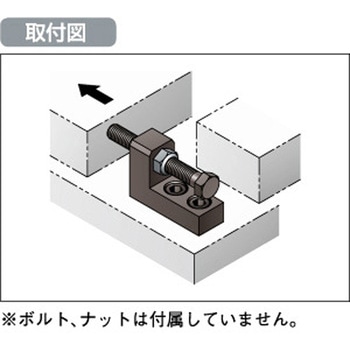

調整ボルトで押して位置決めするタイプ。

RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
8件中 1~8件 各品番毎の詳細は注文コードをクリックしてください
注文コード

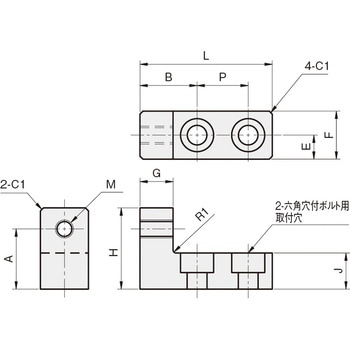

寸法A(mm)
寸法B(mm)
寸法E(mm)
寸法F(mm)
寸法G(mm)
寸法H(mm)
寸法J(mm)
寸法L(mm)
寸法P(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
46099654 BPE04N15S
CADデータダウンロード
15 14 6 12 7 20 9 32 M4×P0.7 12
1,490
1,398
1,538 (税込)
翌々日出荷

返品不可
46099663 BPE04N15Z
CADデータダウンロード
15 14 6 12 7 20 9 32 M4×P0.7 12
1,360
1,298
1,428 (税込)
翌々日出荷

返品不可
46099672 BPE05N17S
CADデータダウンロード
17 16 7 14 8 23 10 38 M5×P0.8 15
1,620
1,598
1,758 (税込)
8日以内出荷

返品不可
46099681 BPE05N17Z
CADデータダウンロード
17 16 7 14 8 23 10 38 M5×P0.8 15
1,380
1,298
1,428 (税込)
翌々日出荷

返品不可
46099697 BPE06N20S
CADデータダウンロード
20 19 8 16 11 27 12 44 M6×P1.0 17
1,830
1,798
1,978 (税込)
翌々日出荷

返品不可
46099706 BPE06N20Z
CADデータダウンロード
20 19 8 16 11 27 12 44 M6×P1.0 17
1,560
1,498
1,648 (税込)
翌々日出荷

返品不可
46099715 BPE08N26Z
CADデータダウンロード
26 25 11 22 13 34 16 57 M8×P1.25 22
2,150
1,998
2,198 (税込)
翌々日出荷

返品不可
46099724 BPE10N31Z
CADデータダウンロード
31 27 13 26 14 41 19 64 M10×P1.5 25
3,040
2,998
3,298 (税込)
翌々日出荷

返品不可
