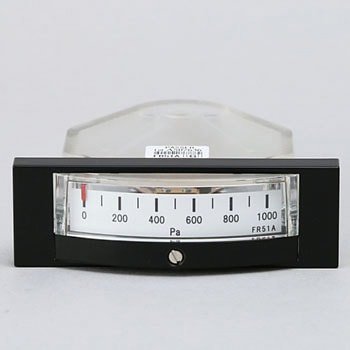

マノスターゲージ
設置スペースを選ばない小形・軽量タイプ
異常高圧突入にも影響を受けにくい独自の機構
ヒステリシスの小さな高性能シリコーンゴムダイヤフラム
指針ぶれのないバンドリング機構
用途
室内装置内圧計測
エアフィルタ目詰まり検出
バグフィルタ目詰まり計測
通風、排気装置の動圧計測
クリーンルーム室圧計測
測定ガス空気および非腐食性ガス(液体は不可)
仕様(受圧エレメント)ダイヤフラム
付属品取付ナットセット
材質(受圧エレメント)シリコーンゴム、(外装)アクリル樹脂およびポリカーボネート
質量(g)約90
口金本体と一体成形、(極性)高圧側「H」、低圧側「L」のマークにて口金部に表示
目盛エッジワイズ形(目盛長約45mm)
精度±2.5%FS(23℃において)
測定方式(圧力)差圧式
使用周囲温度(℃)-10～50(だだし氷結しないこと)
使用周囲湿度90%RH以下(ただし結露しないこと)
耐衝撃(m/s2)100(3軸方向各6回)
耐圧力(kPa)(受圧エレメント)20、(計器本体)50
耐振動5～10Hz 全振幅10mm、10～50Hz 加速度全振幅39m/s2(3軸方向各2h)
適合配管ビニル管またはゴム管(内径4)
RoHS指令(10物質対応)対応
使用周囲湿度(%RH)90以下(ただし結露しないこと)
圧力単位Pa
内容量1台
エアフィルタ目詰まり検出
バグフィルタ目詰まり計測
通風、排気装置の動圧計測
クリーンルーム室圧計測
