EMC対策品 (スパークキラー) AUシリーズ
UL、CSA、VDE(ENEC)を250VACとして取得した小型シリーズ。
小型モーター、リレー、スイッチ等の接点クリックの防止、吸収、 接点保護や機器内での干渉防止用として交直流回路に使用で
きます。 外装はUL-94フレームクラスV-O品を用い、耐溶剤性です。 安全性も高く全世界対応規格を取得しており、OA機器、
オーディオ機器に適します。
試験電圧
端子間:1250VAC(50/60Hz) 2～5sec
端子・外装間：2000VAC(50/60Hz) 60sec
絶縁抵抗(MΩ)
端子・外装間：2000VAC(50/60Hz) 60sec
端子間：15000 min
端子・外装間：100000 min(100VDC)
用途欧米向けの自動化機器、事務機器等の電源雑音防止及び接点保護
重畳パルス電圧(V)700.max.
繰返し周波数(Hz)120(60) max.
パルス幅×周波数3(0.8)max.
使用温度範囲(℃)-40～+100

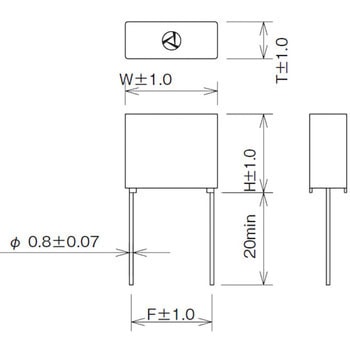

寸法L(mm)-
寸法H(mm)17
寸法d(mm)-
定格電圧(V)AC250
寸法F(mm)17.5
寸法D(mm)-
寸法T(mm)8
寸法W(mm)20
安全規格UL規格(UL-1414)、CSA規格(C22.2 No.1)、EN/IEC規格(IEC60384-14 Ⅱ EN132400)
最大印加電圧(V)700
抵抗値120Ω±30%(1/2W)
クラスX2
内容量1袋(10個)
端子・外装間：100000 min(100VDC)
注意
※重畳パルス条件について( )内の数字は定格250VACとした時の条件を示す。尚、250Vでサイリスタ等の位相制御回路に用いる時は、温度上昇のないように注意のこと。※重畳パルス条件(最大)の尖頭値はライン電圧に重畳して、スパークキラーの両端に加えることができるパルス電圧の最大値を示す。但し。その値はライン電圧を加えたとき最高印加電圧を超えてはならない。
