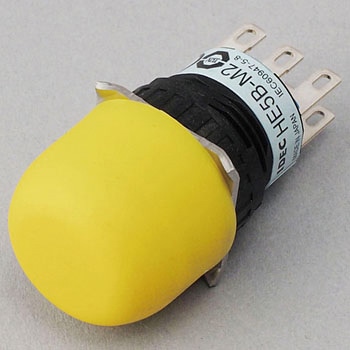

HE5B形 イネーブルスイッチ
イネーブルスイッチは、機械の予期しない動作に驚いた作業者が、無意識の操作で危険を回避するためのスイッチです。
機械の手動運転中に、突然の予期しない機械の動作に対して、驚いた作業者がイネーブルスイッチから手を離したり、または強く握り込んでしまっても、イネーブルスイッチが回路を遮断し、機械を停止します。
丸形操作部タイプで取付が容易なΦ16穴取付
小形のティーチングペンダントに最適な2接点3ポジションスイッチ。
- 仕様
- 端子部はんだづけ条件：310～350℃、3秒以内、操作部強度：250N以上(ボタン全面押し)
- 種別
- ゴムカバー付
- 質量(g)
- 約9
- 保護構造
- IP65(IEC 60529)
- 適合規格
- IEC/EN60947-5-8(TUV認証)、IEC/EN60947-5-1、JISC8201-5-1、UL508(ULレコグニション認証)、CSAC22.2No.14(c-ULレコグニション認証)、GB/T14048.5(CCC認証)、用途規格：ISO12100、IEC60204-1/EN60204-1、ISO11161/prEN11161、ISO10218/EN775、ANSI/RIAR15.06、ANSIB11.19、ISO13849-1/ENISO13849-1
- 接点構成
- 3ポジションスイッチ：2
- 端子形状
- はんだづけ端子
- 定格絶縁電圧(V)
- 125
- 適合電線(mm2)
- 0.5以下(1本)
- 相対湿度
- 45～85%RH(ただし、結露しないこと)
- 接触抵抗(mΩ)
- 50以下(初期値)
- 耐振動(耐久)
- 5～55Hz、片振幅1.5mm
- 保存温度範囲(℃)
- -40～80(ただし、氷結しないこと)
- 定格使用電流(A)
- 抵抗負荷(AC-12)・誘導負荷(AC-15)：0.5・0.3(AC125V)、抵抗負荷(DC-12)・誘導負荷(DC-13)：1・0.7A(DC30V)
- 耐振動(誤動作)
- 5～55Hz、片振幅0.5mm
- 機械的耐久性
- ポジション1⇒2⇒1：100万回以上、ポジション1⇒2⇒3⇒1：10万回以上
- 電気的耐久性
- 10万回以上
- 条件付短絡電流
- 50A(125V)[短絡保護装置として125V/10A速断形ヒューズを使用]
- 定格インパルス耐電圧(kV)
- 1.5
- 汚染度(使用環境)
- 2(パネル内部/端子側)、3(パネル外部/操作部側)
- 定格通電電流(A)
- 3
- 開閉頻度(回/時)
- 1200
- 推奨締付トルク範囲(N・m)
- 0.29～0.49(ロックナット)
- 推奨締付トルク(N・m)
- 0.29～0.49(ロックナット)
- 端子強度(N)
- 20以上
- 耐衝撃(誤動作)(m/s2)
- 150
- 耐衝撃(耐久)(m/s2)
- 500
