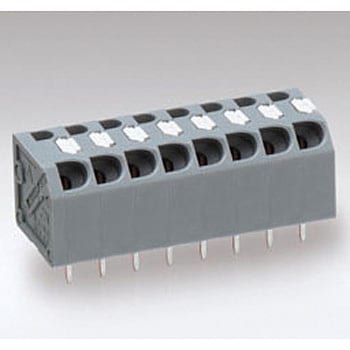

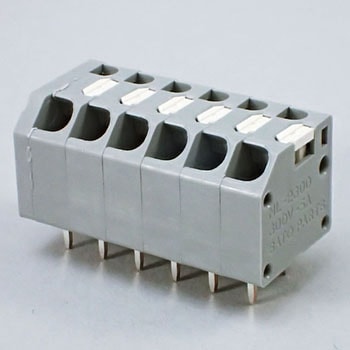

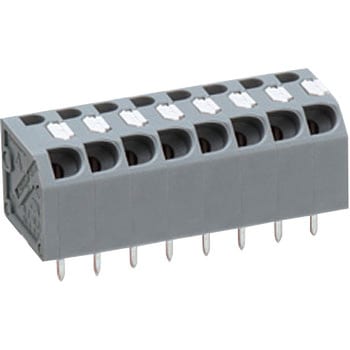

スクリューレス端子台 プリント基板用 ML-2300
- 取付方式
- プリント基板
- 結線方式
- スクリューレス
- 端子間ピッチ(mm)
- 3.5
- 定格電流(IEC)(A)
- 5
- 定格電流(UL)(A)
- 5
- 適合規格
- UL規格(フィールドワイヤリング対応)、C-UL規格、TUV規格(IEC60947-7-1に適合)
- 定格電圧(V)
- 300
- 定格適合電線
- 単線：Φ0.8mm(AWG20)、燃線：0.5mm2(AWG20)、素線径Φ0.18mm以上
- 材質(絶縁体)
- 本体：ナイロン66(UL94V-0)、ボタン：P.P.E.(UL94V-0)
- 機構
- チェック孔有
- 絶縁抵抗(MΩ)
- 100以上(DC500V)
- 使用可能電線範囲
- 単線：Φ0.4mm～Φ1.2mm(AWG26～AWG16)、燃線：0.2mm2～0.75mm2(AWG24～AWG20)、素線径Φ0.18mm以上
- 標準剥線長(mm)
- 8
- 推奨適合工具
- マイナスドライバー(軸径Φ3mm、刃先幅2.6mm)
- 端子金具
- PC端子
- 色(本体)
- GY(グレー)
- 耐電圧(V/min)
- AC2000
- 内容量
- 1個
全38種類を絞り込む
極数

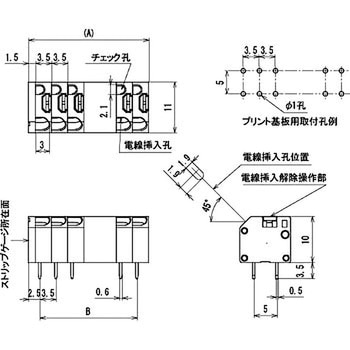

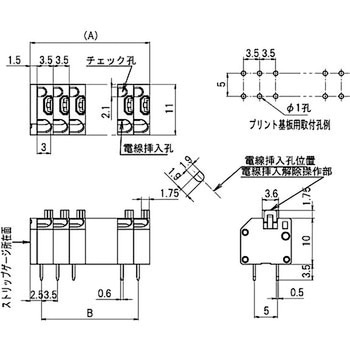

寸法A(mm)
寸法B(mm)
機構部品(電子部品) の新着商品
カテゴリ
商品レビュー
対象商品 : 75782147
2019-01-24
用途: 機器組込み用プリント板に実装し、外部からの電線を挿入し、回路に電源を供給する用途に使用する
マイクロコーテック株式会社 様
0.75sq撚り線を挿入してみたが、スムーズに入り、特に不具合はなかった。
