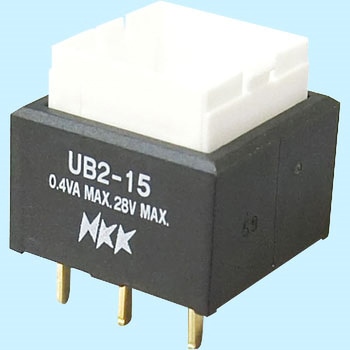

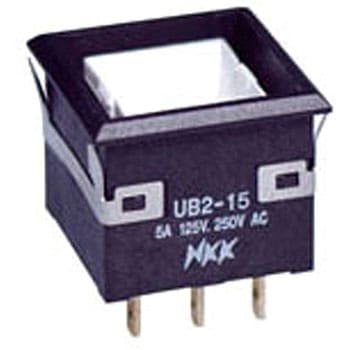

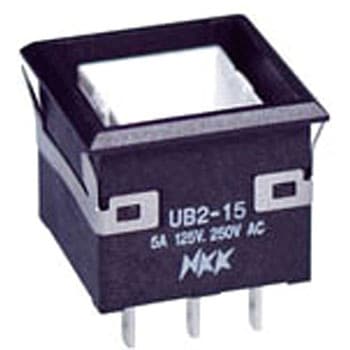

UB2 角型押しボタンスイッチ(スイッチのみ)
指に優しいディンプル形ボタンを採用。スナップイン取付け。2点押圧で安心のロック機構。フラックスの侵入をシャットアウト。
耐熱性
はんだごてをご使用の場合：こて先温度：390℃以下・はんだ付け時間：4s以内・回数：2回(常温に戻ってから)
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
用途通信機器・無線応用装置・電子計測器・オートメーション機器・事務用機器・民生用電子機器等
色黒
種類非照光式
使用温度範囲(℃)-25～50
ボタン形状角
耐電圧AC1000(端子・端子間) 、AC1500(端子・アース間)
動作方式モメンタリ
取付寸法(mm)17.4×17.4
別売付属品AT-4141、AT-4142、AT-4170、AT-4143、AT-4144、AT-4145
絶縁抵抗(MΩ)200以上(DC500V)
操作力(N)1.9±0.95
機械的開閉耐久性1000000回以上
機能動作ON-<ON>
色(本体)黒
回路単極双投
最大取付パネル厚(mm)1～3.2
RoHS指令(10物質対応)対応
耐電圧(V/min)AC1k以上(端子・端子間)、AC1.5k以上(端子・アース間)
内容量1個
はんだ槽をご使用の場合：予熱温度(T1)：110℃以下・予熱時間(t1)：40s以内・ピーク温度(T2)：270℃以下ピーク温度継続時間(t2+t3)：6s以内・基板の板厚指定：1.6mm・回数：2回(常温に戻ってから)
注意
※スイッチ部分のみ(ボタン部分、別売)
