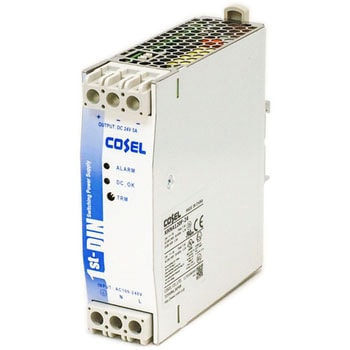

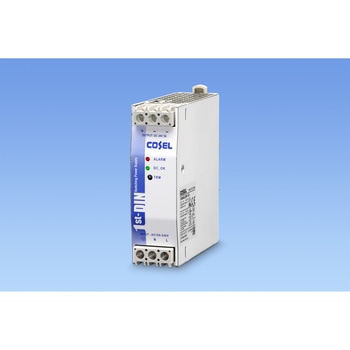

KHNA120 シリーズ DINレール直付き 定格出力電流5(ピーク7.5)A

定格出力電圧(V)DC24 定格出力電力(W)120 形状DINレール直付き 質量(g)580(max) タイプブロック端子タイプ シリーズKHN 端子形状ブロック 使用温度(℃)-25～70 定格出力電流(A)5(ピーク7.5) 入力電圧(V)AC85～264 1Φ/DC88～370 外形寸法(幅W×高さH×奥行D)(mm)37×124×117(W×H×D) 保存温度(℃)-40～85 冷却方式自然空冷 機能リモートコントロール(RC)：可能 力率ACIN 115/230V：0.98/0.93typ 入力周波数(Hz)50/60(45～66)orDC 安全規格AC入力：UL60950-1、C-UL(CSA60950-1)、EN62368-1、UL508、UL121201、ATEX、GL取得、電安法準拠/DC入力：UL60950-1、C-UL(CSA60950-1)、EN62368-1 突入電流(A)ACIN 115/230V：15/35typ(コールドスタート時：Ta=25℃) 振動(m/s²)19.6[10～55Hz(2G)周期3分Z方向1時間(非動作時、DINレール取付状態)] 入力電流(A)ACIN 115/230V：1.2/0.6typ 最大出力電力(W)120 出力電圧可変範囲(V)22.5～28.5 過電流保護ピーク電流の101%minで動作 衝撃(m/s²)196.1(20G)11ms X、Y、Z方向各1回(梱包状態) 定格入力効率(%)ACIN 115/230V：90/92typ 静的入力変動(mV)96(max) 静的負荷変動(mV)150(max) 経時ドリフト(mV)96(max)[周温25℃。定格入出力にて入力電圧印加後30分～8時間の変化] 起動時間(ms)750typ(ACIN 115V、Io=100%) 出力電圧確度(V)24±1.0% 周囲温度変動(mV)0～70℃/-25～70℃：240(max)/360(max) 保持時間(ms)20typ(ACIN 115V、Io=100%) 高調波電流規制IEC61000-3-2(クラスA)準拠 雑音端子電圧FCC-B、VCCI-B、CISPR22-B、EN55011-B、EN55022-B準拠 定格出力電圧(DC V)24 入力形式フルレンジ入力 使用湿度(%RH)20～90(結露なし)[ディレーティング参照、-40起動可能] 保存湿度(%RH)20～90(結露なし) 絶縁耐圧(V/1分間)入力-出力：AC3000カットオフ電流=10mA、DC500V 50MΩmin(常温・常湿)/入力-PE：AC2000カットオフ電流=10mA、DC500V 50MΩmin(常温・常湿)/出力-PE：AC500カットオフ電流=100mA、DC500V 50MΩmin(常温・常湿)/出力-RC、DC_OK：AC500カットオフ電流=100mA、DC500V 50MΩmin(常温・常湿) 漏洩電流(mA)0.45/0.75(max)[ACIN 100V/240V 60Hz、Io=100%、IEC62368-1、電安法の各測定方法による] 過電圧保護(V)30～36 運転表示LED：緑(DC_OK)、LED：赤(ALARM表示) 内容量1個
