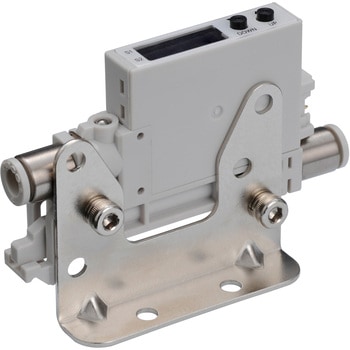

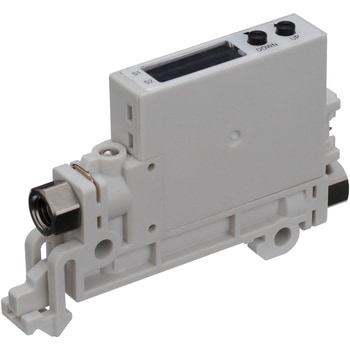

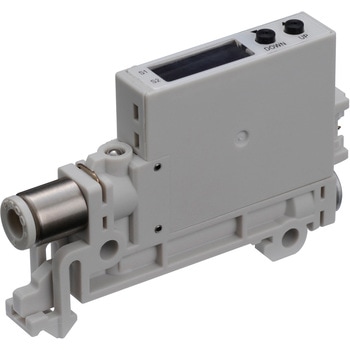

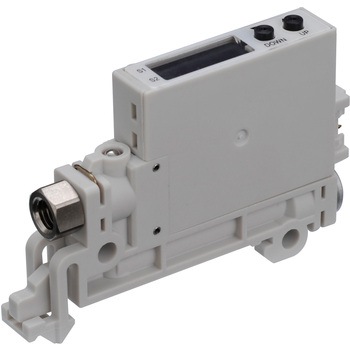

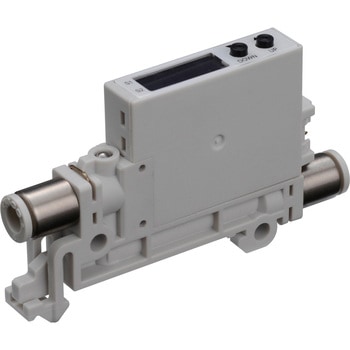

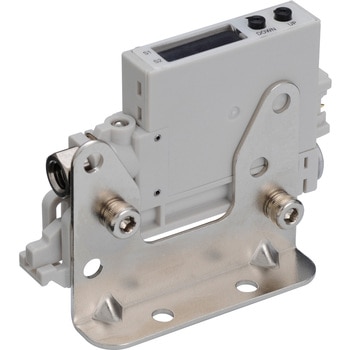

8mm幅LED表示付圧力センサ
表示
圧力表示素子：符号付2桁、7セグメント赤色LED (文字高：4.5mm)
表示回数：4回/秒
監視機能：圧力オーバー表示、点滅表示
特殊機能1：ボタン操作により有効/無効を選択
特殊機能2：ボタン操作により有効/無効を選択
圧力表示倍率：×1(kPa)・×0.75・×0.01・×0.145 負圧(≦0kPa)：kPa表示・正圧(0kPa＜) MPa表示
圧力表示範囲：-99～0(×1)・-75～0(×0.75)・-.99～-.00(×0.01)・-14～0(×0.145) -99～.30
表示分解能：1(×1)・1(×0.75)・0.01(×0.01)・1(×0.145) 2kPa (≦0kPa)・0.01MPa (0kPa＜)
表示精度：±1%F.S. ±1count
温度特性：±3%F.S. (0～50℃、基準温度25℃)
ゼロ点調整：ゼロアジャストモードにて調整
スイッチ出力
表示回数：4回/秒
監視機能：圧力オーバー表示、点滅表示
特殊機能1：ボタン操作により有効/無効を選択
特殊機能2：ボタン操作により有効/無効を選択
圧力表示倍率：×1(kPa)・×0.75・×0.01・×0.145 負圧(≦0kPa)：kPa表示・正圧(0kPa＜) MPa表示
圧力表示範囲：-99～0(×1)・-75～0(×0.75)・-.99～-.00(×0.01)・-14～0(×0.145) -99～.30
表示分解能：1(×1)・1(×0.75)・0.01(×0.01)・1(×0.145) 2kPa (≦0kPa)・0.01MPa (0kPa＜)
表示精度：±1%F.S. ±1count
温度特性：±3%F.S. (0～50℃、基準温度25℃)
ゼロ点調整：ゼロアジャストモードにて調整
出力点数：2点出力
出力方式：NPNオープンコレクタ
スイッチ容量：DC30V 80mA以下
残留電圧：1.2V以下(NPN、負荷電流80mA時)
出力動作：セパレートモード、ウインドコンパレートモード
圧力設定範囲：-99～0 counts (at kPa) -99～30 counts
動作表示：出力ON時：LED点灯(SW1：赤/SW2：緑)
温度特性：±5%F.S. (0～50℃、基準温度25℃)
繰返し精度：±0.3%F.S.
応答性：約2、25、250ms (選択)
応差設定：ヒステリシス設定により可変、0 ～ 30counts (VUS8-□-SRの場合、30kPa相当)
過負荷保護回路：無し
使用温度範囲(℃)0～50 (凍結なきこと)
保護構造IEC規格 IP40相当
使用流体空気(非腐食性)
消費電流(mA)30以下 (全点灯、2点出力無負荷ON時)
使用湿度範囲35～85%RH(結露なきこと)
検出方法拡散半導体圧力スイッチ
保存温度範囲(℃)-20～70 (大気圧、湿度65%RH以下)
耐衝撃(m/s2)150
耐振動(m/s2)100
RoHS指令(10物質対応)対応
供給電源DC12～24V ±10% (リップルP-P含む)
内容量1個
出力方式：NPNオープンコレクタ
スイッチ容量：DC30V 80mA以下
残留電圧：1.2V以下(NPN、負荷電流80mA時)
出力動作：セパレートモード、ウインドコンパレートモード
圧力設定範囲：-99～0 counts (at kPa) -99～30 counts
動作表示：出力ON時：LED点灯(SW1：赤/SW2：緑)
温度特性：±5%F.S. (0～50℃、基準温度25℃)
繰返し精度：±0.3%F.S.
応答性：約2、25、250ms (選択)
応差設定：ヒステリシス設定により可変、0 ～ 30counts (VUS8-□-SRの場合、30kPa相当)
過負荷保護回路：無し
