ロケーティングピン(先端ボールタイプ)

Name: ロケーティングピン(先端ボールタイプ)
Brand: ナベヤ

面取りのみのピンに比べ挿入時のかじりが起きにくく、ロボット用ジグワーク位置決めピンに最適です。
基準面のあたりが1mm幅あり、安定した位置決めが可能です。
基準面はDLC(ダイヤモンドライクカーボン)コーティングで耐摩耗に非常に優れています。

材質SCM435 表面処理黒染め熱処理焼入HRC30±3 RoHS指令(10物質対応)対応内容量1個

お気に入りに追加

10件中 1～10件各品番毎の詳細は注文コードをクリックしてください

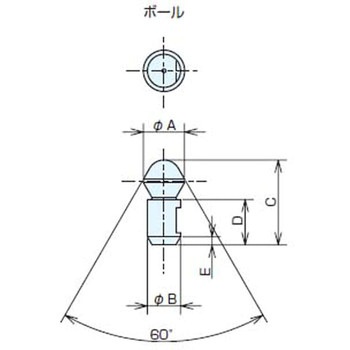

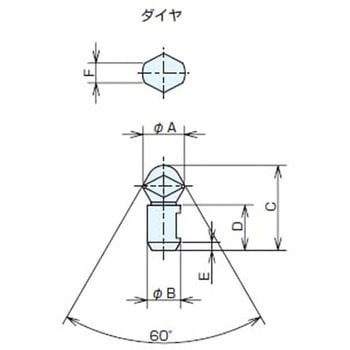

注文コード	品番選択解除 PBD0808 PBD0808D PBD1008 PBD1008D PBD1010 PBD1010D PBD1208 PBD1208D PBD1212 PBD1212D	寸法A(Φmm) 選択解除 8(h6)10(h6)12(h6)	寸法B(Φmm) 選択解除 8-0.005 10-0.005 12-0.005	寸法C(mm) 選択解除 18.7±0.2 20.6±0.2 22.3±0.2	寸法D(mm) 選択解除 11(-0.1～-0.3)	寸法E(mm) 選択解除 1	寸法F(mm) 選択解除 3.7 4.7 5 -	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
88070997	PBD0808	8(h6)	8-0.005	18.7±0.2	11(-0.1～-0.3)	1	-	￥5,600	￥4,998	￥4,998	￥5,498 （税込）	3日以内出荷
88071006	PBD1008	10(h6)	8-0.005	20.6±0.2	11(-0.1～-0.3)	1	-	￥5,750	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷
88071015	PBD1010	10(h6)	10-0.005	20.6±0.2	11(-0.1～-0.3)	1	-	￥5,900	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷
88071024	PBD1208	12(h6)	8-0.005	22.3±0.2	11(-0.1～-0.3)	1	-	￥5,900	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷
88071033	PBD1212	12(h6)	12-0.005	22.3±0.2	11(-0.1～-0.3)	1	-	￥6,150	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷
88071042	PBD0808D	8(h6)	8-0.005	18.7±0.2	11(-0.1～-0.3)	1	3.7	￥6,000	￥5,298	￥5,298	￥5,828 （税込）	3日以内出荷
88071051	PBD1008D	10(h6)	8-0.005	20.6±0.2	11(-0.1～-0.3)	1	4.7	￥6,150	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷
88071067	PBD1010D	10(h6)	10-0.005	20.6±0.2	11(-0.1～-0.3)	1	4.7	￥6,150	￥5,598	￥5,598	￥6,158 （税込）	3日以内出荷
88071076	PBD1208D	12(h6)	8-0.005	22.3±0.2	11(-0.1～-0.3)	1	5	￥6,300	￥5,798	￥5,798	￥6,378 （税込）	3日以内出荷
88071085	PBD1212D	12(h6)	12-0.005	22.3±0.2	11(-0.1～-0.3)	1	5	￥6,450	￥5,898	￥5,898	￥6,488 （税込）	3日以内出荷
