ナベヤ

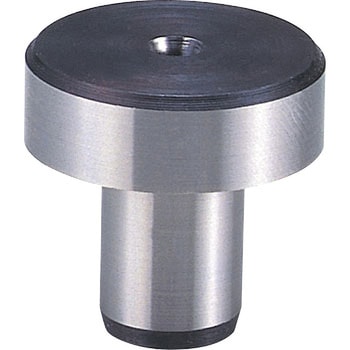

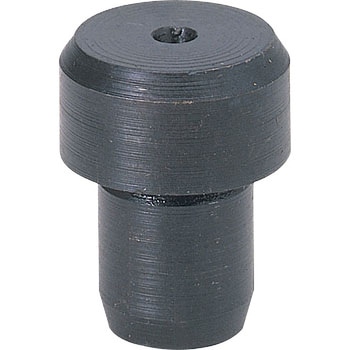

ロケーティングピン A型

Name: ロケーティングピン A型
Brand: ナベヤ

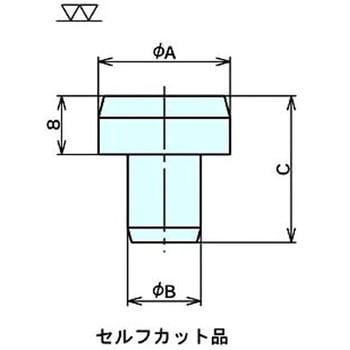

外径A及びBはユーザー様にて公差に合せて加工して下さい。(セルフカット品)

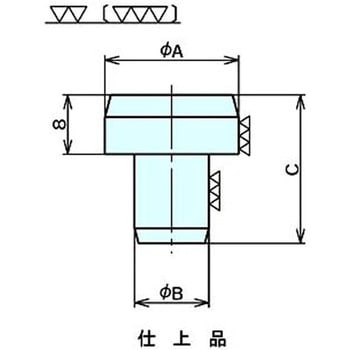

外径A及びB研削仕上(仕上品)

材質BS.970 Gr.080M15表面処理黒染めRoHS指令(10物質対応)対応内容量1個

21件中 1～21件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

質量(g)

寸法A(mm)

寸法B(mm)

寸法C(mm)

熱処理

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

88071846

LP201A

8(+0.30/+0.23)

6(+0.30/+0.23)

焼入HRC45～50

￥2,180

￥2,098

￥2,308(税込)

3日以内出荷

88071855

LP202A

10(+0.30/+0.23)

6(+0.30/+0.23)

焼入HRC45～50

￥2,180

￥2,098

￥2,308(税込)

3日以内出荷

88071864

LP203A

12(+0.30/+0.23)

8(+0.30/+0.23)

焼入HRC45～50

￥2,180

￥2,098

￥2,308(税込)

3日以内出荷

88071873

LP204A

14(+0.30/+0.23)

8(+0.30/+0.23)

焼入HRC45～50

￥2,400

￥2,398

￥2,638(税込)

3日以内出荷

88071882

LP205A

15(+0.30/+0.23)

10(+0.30/+0.23)

焼入HRC45～50

￥2,400

￥2,398

￥2,638(税込)

3日以内出荷

88071891

LP206A

16(+0.30/+0.23)

10(+0.30/+0.23)

焼入HRC45～50

￥2,700

￥2,698

￥2,968(税込)

3日以内出荷

88071907

LP207A

18(+0.30/+0.23)

10(+0.30/+0.23)

焼入HRC45～50

￥2,880

￥2,798

￥3,078(税込)

3日以内出荷

88071916

LP208A

20(+0.30/+0.23)

12(+0.30/+0.23)

焼入HRC45～50

￥3,220

￥3,198

￥3,518(税込)

3日以内出荷

88071925

LP209A

22(+0.30/+0.23)

12(+0.30/+0.23)

焼入HRC45～50

￥3,350

￥3,298

￥3,628(税込)

3日以内出荷

88071934

LP210A

24(+0.30/+0.23)

12(+0.30/+0.23)

焼入HRC45～50

￥3,660

￥3,598

￥3,958(税込)

3日以内出荷

88071943

LP211A

25(+0.30/+0.23)

12(+0.30/+0.23)

焼入HRC45～50

￥4,180

￥3,998

￥4,398(税込)

3日以内出荷

88071952

LP251A

8g6

6p6

焼入HRC50～60

￥5,950

￥5,798

￥6,378(税込)

3日以内出荷

88071961

LP252A

10g6

6p6

焼入HRC50～60

￥5,950

￥5,798

￥6,378(税込)

3日以内出荷

88071977

LP253A

12g6

8p6

焼入HRC50～60

￥5,950

￥5,798

￥6,378(税込)

3日以内出荷

88071986

LP254A

14g6

8p6

焼入HRC50～60

￥6,800

￥6,598

￥7,258(税込)

3日以内出荷

88071995

LP255A

15g6

10p6

焼入HRC50～60

￥6,800

￥6,598

￥7,258(税込)

3日以内出荷

88072004

LP256A

16g6

10p6

焼入HRC50～60

￥7,000

￥6,798

￥7,478(税込)

3日以内出荷

88072013

LP257A

18g6

10p6

焼入HRC50～60

￥7,100

￥6,898

￥7,588(税込)

3日以内出荷

88072022

LP258A

20g6

12p6

焼入HRC50～60

￥7,450

￥6,998

￥7,698(税込)

3日以内出荷

88072031

LP259A

22g6

12p6

焼入HRC50～60

￥7,450

￥6,998

￥7,698(税込)

3日以内出荷

88072047

LP261A

25g6

12p6

焼入HRC50～60

￥8,650

￥7,998

￥8,798(税込)

3日以内出荷

各品番毎の詳細は注文コードをクリックしてください
