ナベヤ

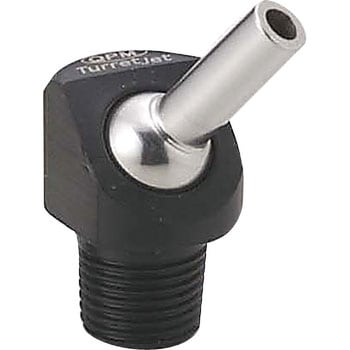

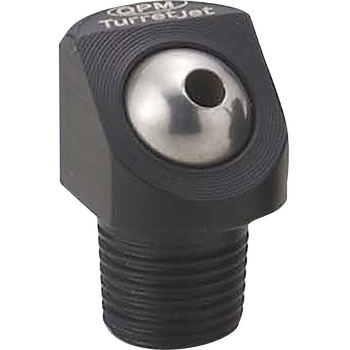

インサートノズルTJ型

Name: インサートノズルTJ型
Brand: ナベヤ

最大圧力：1Mpa
耐熱温度：70℃
テーパー面にあるノズルは前後左右35°傾き的確に切削液をあてることができます。

材質

本体：アセタール
ノズル・ボール：SUS303

RoHS指令(10物質対応)対応内容量1個

18件中 1～18件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

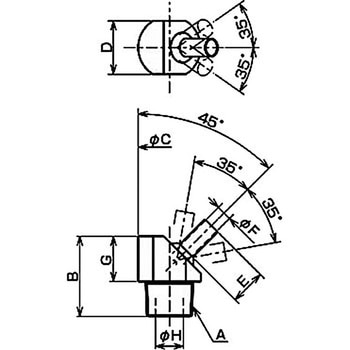

寸法A

寸法B(mm)

寸法C(mm)

寸法D(mm)

寸法E(mm)

寸法F(mm)

寸法G(mm)

寸法H(mm)

質量(g)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

88133175

TJ4B-1

R1/16

17.5

12.7

11.2

6.4

2.2

9.6

3.2

￥4,060

￥3,998

￥4,398(税込)

12日以内出荷

88133184

TJ4B-2

R1/16

17.5

12.7

11.2

12.7

2.2

9.6

3.8

￥4,320

￥4,298

￥4,728(税込)

3日以内出荷

88133193

TJ4B-3

R1/16

17.5

12.7

11.2

31.8

2.2

9.6

5.6

オープン

￥4,598

￥5,058(税込)

3日以内出荷

88133202

TJ4B-4

R1/16

17.5

12.7

11.2

M4×0.7(並目)

9.6

オープン

￥4,398

￥4,838(税込)

3日以内出荷

88133211

TJ1B-1

R1/8

20.8

12.7

2.8

11.2

6.4

5.5

￥3,220

￥2,990

￥3,289(税込)

3日以内出荷

88133227

TJ1B-2

R1/8

20.8

12.7

6.4

2.8

11.2

6.4

￥4,170

￥3,898

￥4,288(税込)

当日出荷

88133236

TJ1B-3

R1/8

20.8

12.7

2.8

11.2

6.4

￥4,320

￥4,098

￥4,508(税込)

当日出荷

88133245

TJ1B-4

R1/8

20.8

12.7

31.8

2.8

11.2

6.4

7.5

￥4,690

￥4,398

￥4,838(税込)

3日以内出荷

88133254

TJ1B-5

R1/8

20.8

12.7

M5×0.8(並目)

11.2

6.4

5.5

￥4,690

￥4,190

￥4,609(税込)

当日出荷

88133263

TJ2B-1

R1/4

23.9

19.1

2.8

12.7

7.9

￥3,670

￥3,390

￥3,729(税込)

当日出荷

88133272

TJ2B-2

R1/4

23.9

19.1

6.4

2.8

12.7

7.9

7.5

￥4,640

￥4,298

￥4,728(税込)

当日出荷

88133281

TJ2B-3

R1/4

23.9

19.1

12.7

2.8

12.7

7.9

￥4,770

￥4,598

￥5,058(税込)

当日出荷

88133297

TJ2B-4

R1/4

23.9

19.1

31.8

2.8

12.7

7.9

￥5,150

￥4,798

￥5,278(税込)

3日以内出荷

88133306

TJ2B-5

R1/4

23.9

19.1

M5×0.8(並目)

12.7

7.9

￥5,150

￥4,690

￥5,159(税込)

3日以内出荷

88133315

TJ3B-1

R3/8

28.7

22.4

19.1

5.6

9.4

オープン

￥5,198

￥5,718(税込)

3日以内出荷

88133324

TJ3B-2

R3/8

28.7

22.4

19.1

12.7

5.6

9.4

￥5,250

￥4,998

￥5,498(税込)

3日以内出荷

88133333

TJ3B-3

R3/8

28.7

22.4

19.1

M6×1.0(並目)

9.4

￥5,250

￥4,998

￥5,498(税込)

3日以内出荷

88133342

TJ3B-4

R3/8

28.7

22.4

19.1

31.8

5.6

9.4

13.6

オープン

￥5,198

￥5,718(税込)

3日以内出荷

各品番毎の詳細は注文コードをクリックしてください
