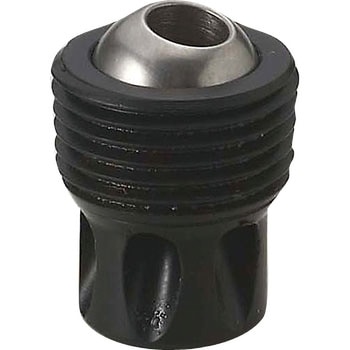

インサートノズルPJ型

Name: インサートノズルPJ型
Brand: ナベヤ

最大圧力：1Mpa
耐熱温度：70℃
ノズル角度がスピーディーに変えられます。
機械や治具に組み込みができ、刃物や治具への干渉がありません。

材質真鍮RoHS指令(10物質対応)対応内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

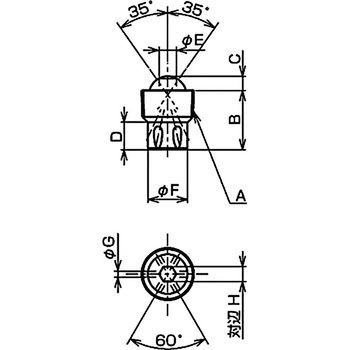

寸法A

寸法B(mm)

寸法C(mm)

寸法D(mm)

寸法E(mm)

寸法F(mm)

寸法G(mm)

寸法H

寸法I

質量(g)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

88134173

PJ1B-1

R1/8

12.7

3.1

5.1

4.1

7.4

2.4

9/64インチ

35°

￥4,770

￥4,298

￥4,728(税込)

3日以内出荷

88134182

PJ2B-1

R1/4

15.7

3.8

4.1

9.1

3.2

9/64インチ

40°

3.5

￥4,770

￥4,298

￥4,728(税込)

3日以内出荷

88134191

PJ3B-1

R3/8

19.1

4.6

8.3

5.6

12.7

3/16インチ

40°

7.5

オープン

￥5,898

￥6,488(税込)

3日以内出荷
