ナベヤ

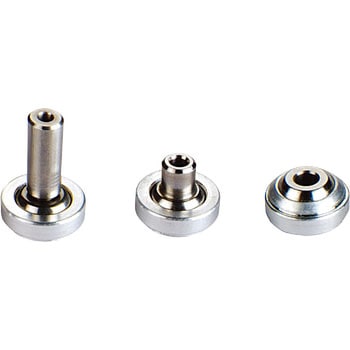

インサートノズルPF型

Name: インサートノズルPF型
Brand: ナベヤ

最大圧力：1Mpa
耐熱温度：60℃
コストパフォーマンスが高い製品です。
ノズル角度がスピーディーに変えられます。
コンパクトで省スペース設計が可能です。
PF15は、3種類のノズル長さを選択出来ます。

材質

本体：アルミ
ボール：SUS420
ノズル：SUS303

RoHS指令(10物質対応)対応内容量1個

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

注文コード

品番

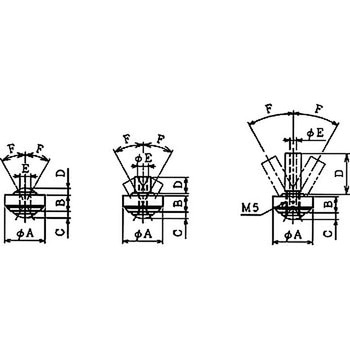

寸法A(mm)

寸法B(mm)

寸法C(mm)

寸法D(mm)

寸法E

寸法E(Φmm)

寸法F

取付穴径(Φmm)

質量(g)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

88134505

PF10-1

10(+0.1/+0.6)

M4×0.7(並目)

23°

10(0/+0.02)

1.2

￥2,300

￥2,098

￥2,308(税込)

3日以内出荷

88134514

PF12-1

12(+0.1/+0.6)

2.1

1.9

M5×0.8(並目)

28°

12(0/+0.02)

2.4

￥2,270

￥1,998

￥2,198(税込)

3日以内出荷

88134523

PF15-1

15(+0.1/+0.6)

2.6

Φ4

29°

15(0/+0.02)

5.2

￥1,570

￥1,498

￥1,648(税込)

3日以内出荷

88134532

PF15-2

15(+0.1/+0.6)

2.6

Φ3

29°

15(0/+0.02)

6.4

￥2,170

￥1,998

￥2,198(税込)

3日以内出荷

88134541

PF15-3

15(+0.1/+0.6)

2.6

Φ2.5

29°

15(0/+0.02)

8.2

￥2,960

￥2,898

￥3,188(税込)

3日以内出荷

各品番毎の詳細は注文コードをクリックしてください
