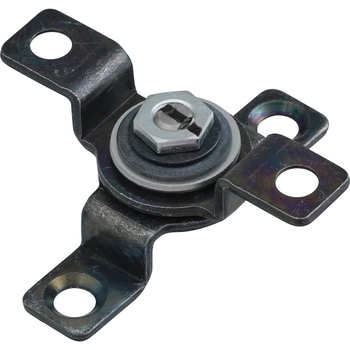

スイベルヒンジ
スイベル方向に任意の角度で静止できるヒンジです。小型機器の回転台等に使用できます。

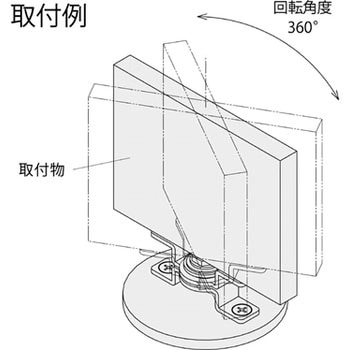

用途小型モニター・表示板等
材質(固定ブラケット、可動ブラケット)SPCC、(シャフト)SUS303、(プラグ)POM、(ディスク)SUS304、(サラばね)S60C、(押さえワッシャー)SPCC、(管用ナット)SWCH
質量(g)34.2
使用温度範囲(℃)+10～+40
取付ねじM4サラ小ねじ(取付穴に要面取り加工)
適合モニターサイズ9インチ
トルク値N・m(kgf・cm)(設定)0.49±0.1(5±1)
RoHS指令(10物質対応)対応
取付可能質量(kg)3(最大)
内容量1個
注意

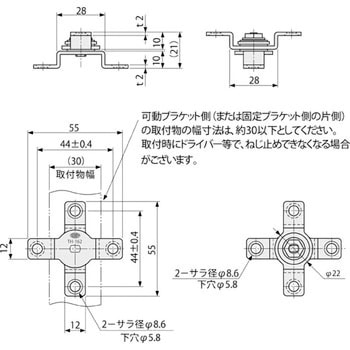

※取付物の幅は、取付ねじが干渉しない寸法としてください。※取付物の重心は、できるだけヒンジのシャフト同軸上にくるようにしてください。
※トルクの調整(ナットの調整)はしないでください。
蝶番・ヒンジ の新着商品
カテゴリ
商品レビュー
2025-07-26
- 用途：
- 衝立の脚に使いました。
建設業・工事業
或る程度のトルクがあるので、思い通りの位置に止められる。
- 対象商品：
- 89917335
2016-01-27
- 用途：
- 9インチカラーモニターの首振り台
つどい工房 様
9インチカラーモニターの左右角度調整ができる首振り台に取り付けました。簡単に最適角度にセットでき、手を離せば動かないのでとても便利です。
1人が参考にしています
