リニア型多目的スライドレール C115



リニア型多目的スライドレール C115 4.00 (1件の商品レビュー)

インナーレールが常にリテーナーの中に収まってスライドするため、非常に正確な往復運動が得られます。
小型キャビネットの扉(レール2本使い、扉重量5kg以下)に適します。
材質/仕上
(アウターレール・インナーレール・マウンティングプレート・リテーナー)鋼/光沢クロメート処理(三価クロム)
(スチールボール)鋼/-
種類
リニア形
定格荷重(N)
370/ペア
材質(レール)
鋼(SPCC)
表面処理(レール)
光沢クロメート処理(三価)
推奨ねじ
M4バインドまたはトラスねじ
内容量
1本
関連資料
メーカーカタログはこちら(254MByte)
注意
※各部材のストッパーは通常使用でのストッパー機能のためであり、強い衝撃や繰り返しでのストップ強度はありません。
インナーレールの動きの頻度(繰り返し回数)やその他諸条件によりボールリテーナーのズレが発生します。その場合、インナーレールを左右どちらかへ一杯に動かしてズレを修正してください。
垂直方向での移動に使用する場合、常にボールリテーナーは下方向へのズレの発生があります。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
9 件中 1 - 9 件
注文
コード

品番

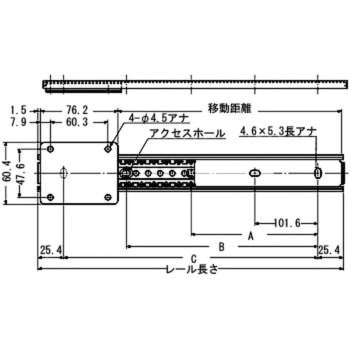

寸法A(mm)
寸法B(mm)
寸法C(mm)
ストローク(mm)
移動距離(mm)
レール長さ(mm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
09376342 C115-12 - 152.4 254 225.6 225.6 305 ¥3,400
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
09376351 C115-14 - 203.2 304.8 276.4 276.4 356 ¥3,400
¥2,890 1 ¥2,890
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
09376367 C115-16 - 254 355.6 327.2 327.2 406 ¥3,500
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
09376376 C115-18 203.2 304.8 406.4 378 378 457 ¥3,700
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
09376385 C115-20 228.6 355.6 457.2 428.8 428.8 508 ¥3,700
¥2,990 1 ¥2,990
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
09376394 C115-22 254 406.4 508 479.6 479.6 559 ¥3,800
¥3,190 1 ¥3,190
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
09376403 C115-24 279.4 457.2 558.8 530.4 530.4 610 ¥3,900
¥3,290 1 ¥3,290
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
09376412 C115-26 304.8 508 609.6 581.2 581.2 660 ¥4,100
¥3,490 1 ¥3,490
平日15時までにご注文いただくと、5日後以内に出荷する商品です。(土・日・祝は除く)
09376421 C115-28 330.2 558.8 660.4 632 632 711 ¥4,200
¥3,590 1 ¥3,590
平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 4.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 4

用途: 加工治具製作のため

LMガイドほどの、精度も価格もいらない!という場合には十分の性能です。

お試しで、ひとつ購入し治具製作いたしましたが、強度的に不足してしまいました。
追加でもうひとつ購入して補うことで解消いたしました。

価格が安かったので、2つ購入しても安く済みました。

特殊な加工のため、専用の加工用治具が必要になり購入いたしました。
またこのようなことがありましたら、選択肢に入れようと思います。
