ダブルスイングクランプB型

ダブルスイングクランプB型 - ナベヤ

ダブルスイングクランプB型 - ナベヤ

ダブルスイングクランプB型 - ナベヤ

安価でコンパクトなクランプです。
自在に旋回させれるので、ワークの着脱が容易に行えます。

材質

スイングヘッド：SCM420
シリンダー：S45C
シリンダーホルダー：SCM420

熱処理

スイングヘッド：焼入HRC57
シリンダー：焼入HRC30
シリンダーホルダー：焼入HRC55

最大締付力(kN)5付属品TスロットナットTNM1412K・・・1個表面処理スイングヘッド、シリンダーホルダー：黒染めねじの呼びM12×1.75寸法JM12×1.75RoHS指令(10物質対応)対応最大使用トルク(N・m)40内容量1個

5件中 1～5件各品番毎の詳細は注文コードをクリックしてください

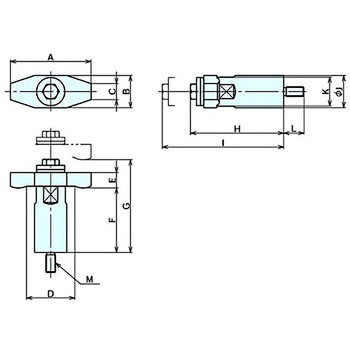

注文コード

品番

寸法A(mm)

寸法B(mm)

寸法C(mm)

寸法D(mm)

寸法F(mm)

寸法G(mm)

寸法H(mm)

寸法I(mm)

寸法K(mm)

寸法L(mm)

適合T溝幅(mm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

EWD44300B

80

70

40

18.3

29

27 - 35

16

36

19

-

14

￥44,300

￥39,980

￥43,978(税込)

3日以内出荷

EWD40600B

100

80

40

20

19

52 - 60

16

36

19

40

14

￥62,500

￥55,980

￥61,578(税込)

3日以内出荷

EWD40105B

100

80

40

20

19

75 - 95

16

36

19

40

14

￥65,500

￥58,980

￥64,878(税込)

3日以内出荷

EWD40135B

100

80

40

20

19

101 - 120

16

36

19

40

14

￥67,500

￥59,980

￥65,978(税込)

3日以内出荷

EWD60135B

134

114

50

20

22

100 - 120

16

55

19

60

14

￥84,000

￥69,980

￥76,978(税込)

3日以内出荷

各品番毎の詳細は注文コードをクリックしてください
