ダブルスイングクランプA型

ダブルスイングクランプA型 ナベヤ ダブルスイングクランプA型 ナベヤ ダブルスイングクランプA型 ナベヤ

安価でコンパクトなクランプです。
自在に旋回させれるので、ワークの着脱が容易に行えます。

材質
スイングヘッド:SCM420
シリンダー:s45c
シリンダーホルダー:SCM420
クイックレバー:SCM420
クイックレバー用ボルト:SCM440
熱処理
スイングヘッド:焼入HRC57
シリンダー:焼入HRC30
シリンダーホルダー:焼入HRC55
クイックレバー:焼入HRC58
クイックレバー用ボルト:焼入HRC23
最大締付力(kN)1 付属品TスロットナットTNM1412K・・・1個 表面処理スイングヘッド、シリンダーホルダー、クイックレバー、クイックレバー用ボルト:黒染め ねじの呼びM12×1.75 寸法JM12×1.75 RoHS指令(10物質対応)対応 最大使用トルク(N・m)0.25 内容量1個
お気に入りに追加
5件中 1~5件 各品番毎の詳細は注文コードをクリックしてください

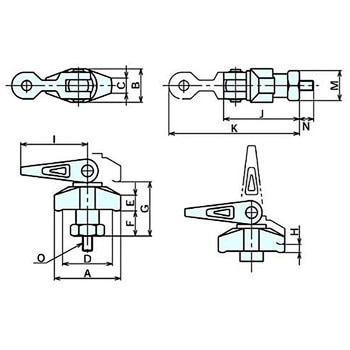

注文コード
寸法A(mm)
寸法B(mm)
寸法C(mm)
寸法D(mm)
寸法F(mm)
寸法H(mm)
寸法I(mm)
寸法L(mm)
寸法M(mm)
寸法N(mm)
寸法O(mm)
適合T溝幅(mm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
05871626 EWD44300A 80 70 40 18.3 29 27 - 35 16 36 93.4 - 101.4 80.3 32 12 - 14
46,400
39,980
43,978 (税込)
3日以内出荷
05871635 EWD40600A 100 80 40 20 19 52 - 60 16 36 108.4 - 116.4 80.3 32 12 40 14
65,000
57,980
63,778 (税込)
3日以内出荷
05871644 EWD40105A 100 80 40 20 19 75 - 95 16 36 131.4 - 151.4 80.3 32 12 40 14
68,500
62,980
69,278 (税込)
3日以内出荷
05871653 EWD40135A 100 80 40 20 19 101 - 120 16 36 157.4 - 176.4 80.3 32 12 40 14
69,000
62,980
69,278 (税込)
3日以内出荷
05871662 EWD60135A 134 114 50 20 22 100 - 120 16 55 159.4 - 179.4 80.3 32 12 60 14
86,500
77,980
85,778 (税込)
3日以内出荷
