ナベヤ

ホールドクランプ クランプ部

ホールドクランプ クランプ部 ナベヤ ホールドクランプ クランプ部 ナベヤ

六角棒レンチ付
スライド式機構で完全締付
ワンポイント着脱で時間短縮
ワーク上部全面加工と貫通加工
完全熱処理加工で使用は半永久的
ワークの浮上り防止機構方式

材質S50C 質量(kg)0.7 表面処理本体：塗装、ボルト・Tナット：黒染め 熱処理焼入HRC50 寸法JM10×1.5 RoHS指令(10物質対応)対応 内容量1個
お気に入りに追加
3件中 1～3件 各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
選択解除 HL3514C HL3516C HL3518C

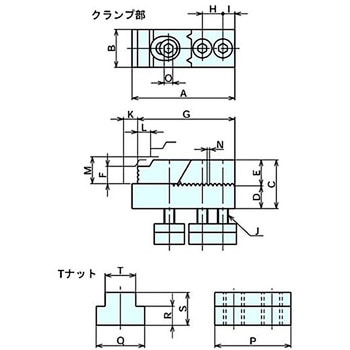

寸法A(mm)
選択解除 96
寸法B(mm)
選択解除 35
寸法C(mm)
選択解除 45
寸法D(mm)
選択解除 23(±0.005)
寸法E(mm)
選択解除 22
寸法F(mm)
選択解除 16
寸法G(mm)
選択解除 90
寸法H(mm)
選択解除 19
寸法I(mm)
選択解除 10.5
寸法K(mm)
選択解除 8
寸法L(mm)
選択解除 3
寸法M(mm)
選択解除 27
寸法N(mm)
選択解除 4
寸法O(mm)
選択解除 8
寸法P(mm)
選択解除 44
寸法Q(mm)
選択解除 222528
寸法R(mm)
選択解除 8.511
寸法S(mm)
選択解除 1619
寸法T(mm)
選択解除 13.515.517.5
適合T溝幅(mm)
選択解除 141618
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
05875363 HL3514C 96 35 45 23(±0.005) 22 16 90 19 10.5 8 3 27 4 8 44 22 8.5 16 13.5 14
￥29,800
￥28,980
￥31,878 （税込）
3日以内出荷
05875372 HL3516C 96 35 45 23(±0.005) 22 16 90 19 10.5 8 3 27 4 8 44 25 8.5 16 15.5 16
￥30,100
￥28,980
￥31,878 （税込）
3日以内出荷
05875388 HL3518C 96 35 45 23(±0.005) 22 16 90 19 10.5 8 3 27 4 8 44 28 11 19 17.5 18
￥30,200
￥28,980
￥31,878 （税込）
3日以内出荷
お気に入りに追加
各品番毎の詳細は注文コードをクリックしてください
