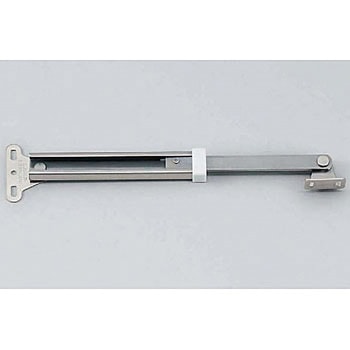

ステンレス鋼製フラップステー L-195-JC型
扉を開状態で保持するステーです。開時保持位置から全開位置まで扉を持ち上げると解除します。
L-195型と同寸法の簡易版で、コストパフォーマンスに優れています。
材質(ケース)ステンレス鋼(SUS304)、(アーム)ステンレス鋼、(トップキャップ)ポリアセタール(POM)、(ブラインドリベット)アルミニウム合金、(ボトムブラケット)ステンレス鋼(SUS304)、(ボトム軸)ステンレス鋼、(トップブラケット)ステンレス鋼(SUS304)、(トップ軸)ステンレス鋼
ストローク(mm)62
質量(g)100
仕上(ケース)バレル研磨、(トップキャップ)素地、(ボトムブラケット)バレル研磨、(ボトム軸)素地、(トップブラケット)バレル研磨、(トップ軸)素地
ストッパー開時保持
適合扉高さ(mm)250～350(参考概寸)
RoHS指令(10物質対応)対応
圧縮荷重(N[kgf])147(15)/1本
開き方上開き|上蓋
圧縮荷重(N)147
伸長(mm)195
最大扉高さ(mm)350
最小扉高さ(mm)250
ステー種類フラップステー
内容量1個
注意
扉高さ、扉開き角度に応じて、上下ブラケットの位置を適宜に決められますが、この場合閉扉時のA寸法は伸縮最小寸法より大きくしてください。小さい場合は蝶番やフラップステーを破損するおそれがあります。扉1枚につき1本使いでご使用ください。2本使いで使用すると、左右の作動が同調しない場合があります。
本製品を扉以外のストッパーとして使わないでください。
取付場所や用途によってストロークに余裕をもたせてください。
