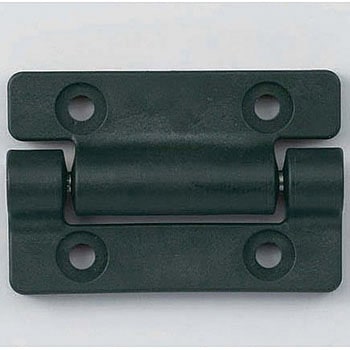

トルクヒンジ MH15型

Name: トルクヒンジ MH15型
Brand: LAMP(スガツネ)

2万回開閉試験をクリアしています。
静トルク(静止時からの動き出し)と動トルク(回転中)の差を10 %以内という小さな範囲に抑えることで、非常にスムーズな操作性を発揮します。
開方向、閉方向同一トルクに加え、双方向トルク違いの仕様があります。

用途OA機器、医療機器、液晶モニターなど材質ガラス繊維強化ポリアミド色ブラック仕様使用温度：0 ℃～60 ℃ 質量(g)72 種類平蝶番型開き角度(度)270 RoHS指令(10物質対応)対応内容量1個

注意

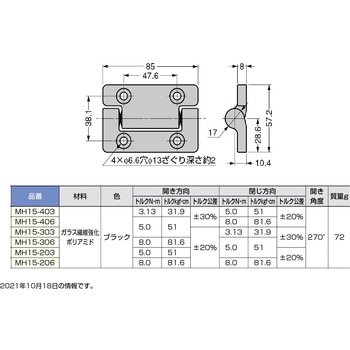

トルク公差は下表のように各品番で異なります。
すべての取付穴をご使用ください。
ヒンジ同士の軸心は水平にし、ずれがないように取り付けてください。

お気に入りに追加

6件中 1～6件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 MH15-203 MH15-206 MH15-303 MH15-306 MH15-403 MH15-406	幅W(mm) 選択解除 57.2	長さL(mm) 選択解除 85	トルク値N・m(kgf・cm) 選択解除開き方向(初期)3.13(31.9)/±30%、閉じ方向(初期)5.0(51.0)/±20%開き方向(初期)5.0 (51.0)/±20%、閉じ方向(初期)3.13(31.9)±30%開き方向(初期)5.0 (51.0)/±20%、閉じ方向(初期)5.0(51.0)/±20%開き方向(初期)5.0 (51.0)/±30%、閉じ方向(初期)8.0(81.6)/±20%開き方向(初期)8.0 (81.6)/±20%、閉じ方向(初期)5.0(51.0)/±30%開き方向(初期)8.0 (81.6)/±20%、閉じ方向(初期)8.0(81.6)/±20%	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
08521476	MH15-403	57.2	85	開き方向(初期)3.13(31.9)/±30%、閉じ方向(初期)5.0(51.0)/±20%	￥4,750	￥4,098	￥4,098	￥4,508 （税込）	3日以内出荷返品不可
08521485	MH15-406	57.2	85	開き方向(初期)5.0 (51.0)/±30%、閉じ方向(初期)8.0(81.6)/±20%	￥4,750	￥4,098	￥4,098	￥4,508 （税込）	3日以内出荷返品不可
08521494	MH15-303	57.2	85	開き方向(初期)5.0 (51.0)/±20%、閉じ方向(初期)3.13(31.9)±30%	￥4,750	￥4,098	￥4,098	￥4,508 （税込）	3日以内出荷返品不可
08521503	MH15-306	57.2	85	開き方向(初期)8.0 (81.6)/±20%、閉じ方向(初期)5.0(51.0)/±30%	￥4,750	￥4,098	￥4,098	￥4,508 （税込）	4日以内出荷返品不可
08521512	MH15-203	57.2	85	開き方向(初期)5.0 (51.0)/±20%、閉じ方向(初期)5.0(51.0)/±20%	￥4,750	￥4,098	￥4,098	￥4,508 （税込）	3日以内出荷返品不可
08521528	MH15-206	57.2	85	開き方向(初期)8.0 (81.6)/±20%、閉じ方向(初期)8.0(81.6)/±20%	￥4,750	￥4,098	￥4,098	￥4,508 （税込）	3日以内出荷返品不可
