ラプコンステー HBF-ELAN型
メーカー3万回開閉試験をクリアしています。

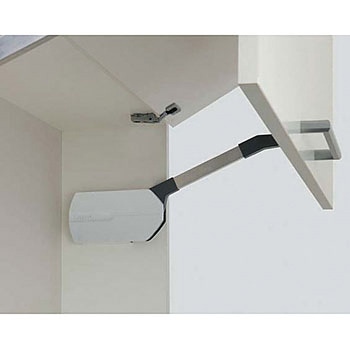

オリジナルメカニズム《ラプコン》を搭載した、リフトアシストフリーストップソフトクローズ機能を持ったステーです。
お使いの吊元蝶番に合わせて、扉の開き角度を簡単に調節できます。
従来のラプコンステーにはない、画期的な座金の上下調節機能付きで、スピーディに取り付けできます。
付属のテンプレートを使うと簡単に取り付けできます。

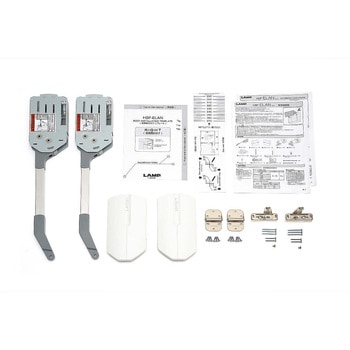

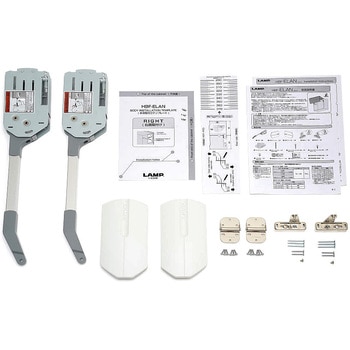

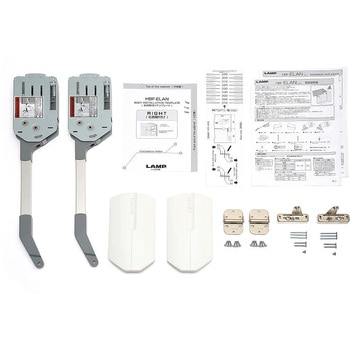

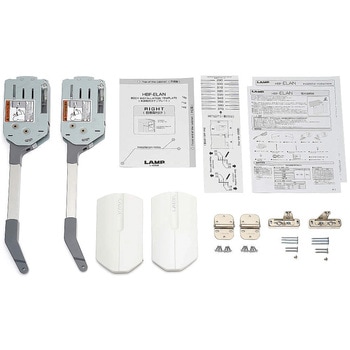

付属品
取付座金
センターヒンジ
位置決め用テンプレート
十字穴付皿タッピンねじ 3.5×38(本体取付用)
十字穴付バインドタッピンねじ 3.5×15(センターヒンジ取付用)
十字穴付バインドタッピンねじ 3.5×27(座金取付用)
十字穴付トラスねじ M4×5(座金連結用)
主材質アルミニウム合金/ABS樹脂
仕様使用温度：0 ℃～40 ℃
幅(mm)(扉)1200以下
色ライトグレー
高さ(mm)(扉)320～370
仕上アルマイト処理
RoHS指令(10物質対応)対応
開き方水平折戸
最大扉高さ(mm)370
最大扉幅(mm)1200
最小扉高さ(mm)320
内容量1個
センターヒンジ
位置決め用テンプレート
十字穴付皿タッピンねじ 3.5×38(本体取付用)
十字穴付バインドタッピンねじ 3.5×15(センターヒンジ取付用)
十字穴付バインドタッピンねじ 3.5×27(座金取付用)
十字穴付トラスねじ M4×5(座金連結用)
注意
吊元の蝶番は付属しておりません。スライドヒンジ(キャッチなし)または一軸蝶番を別途ご用意ください。推奨蝶番：スライドヒンジ オリンピア(360)シリーズ、120シリーズ
吊元蝶番はスライドヒンジと一軸蝶番(平蝶番)とでは、動きや扉質量の指定範囲が若干異なります。現品でご確認の上、ご使用ください。
上扉と下扉をつなぐセンターヒンジは2ヶ付属しています。
扉を開けやすくするため、下扉の取付座金中央より上にハンドルを取り付けることをおすすめします。
本製品は必ず左右セットでご使用ください。
