ラプコンステー SLS-ELAN-TV型
メーカー3万回開閉試験をクリアしています。
ラプコンステーSLS-ELAN型のアームが短いタイプです。
オリジナルメカニズム《ラプコン》を搭載した、リフトアシスト・フリーストップ・ソフトダウン機能を持ったステーです。
左右ともに正面から取り付けできるため、施工が簡単です。
付属品
取付座金(木扉用)
十字穴付皿タッピンねじ3.5×35(本体取付用)
十字穴付バインドタッピンねじ3.5×15(座金取付用)
十字穴付トラスねじM4×5(座金連結用)
十字穴付皿タッピンねじ3.5×35(本体取付用)
十字穴付バインドタッピンねじ3.5×15(座金取付用)
十字穴付トラスねじM4×5(座金連結用)
主材質アルミニウム合金/ABS樹脂色ライトグレー質量(g)590仕上アルマイト処理RoHS指令(10物質対応)対応軸トルク(N・m[kgf・cm])4.6～ 6.17(47～ 63)内容量1個
注意
左右の勝手違いがあります。取付前のステー単品のアームは、絶対に手で押し下げないでください。アームが跳ね上がってケガをしたり、部品を破損させるおそれがあります。

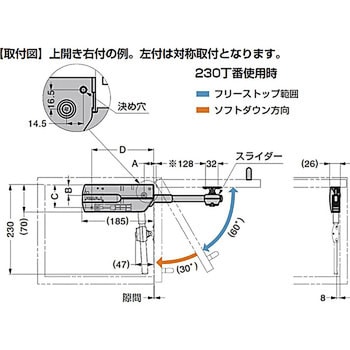

誤った寸法で取り付けると、扉が閉じないなど正しく機能しないだけでなく、本製品や丁番が破損する原因となります。
扉を開ききった状態からさらに開くのはおやめください。
急いで扉を動かすなど、無理な開閉はおやめください。
軸トルクが指定範囲の上限・下限に近い場合は、現品で動きをご確認ください。
ねじ用接着剤を使用する場合は、樹脂部分を侵さないものをお使いください。
