Q-ロック内蔵マシンパレット本体(油圧)

Name: Q-ロック内蔵マシンパレット本体(油圧)
Brand: ナベヤ

プレート取付タイプのQロック内蔵油圧式のパレットテーブルです。
適合ブッシュとの組合せによりプレートの位置決め、ロックがワンタッチです。
繰り返し位置決め精度は3μmです。

RoHS指令(10物質対応)対応内容量1個

3件中 1～3件各品番毎の詳細は注文コードをクリックしてください

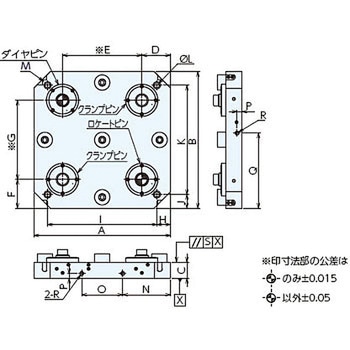

注文コード	品番選択解除 MCQH400 MCQH500 MCQH630	寸法A(mm) 選択解除 400 500 630	寸法B(mm) 選択解除 400 500 630	寸法C(mm) 選択解除 50 60	寸法D(mm) 選択解除 85 105 120	寸法E(mm) 選択解除 230 290 390	寸法F(mm) 選択解除 50 85 120	寸法G(mm) 選択解除 230 390 400	寸法H(mm) 選択解除 40 50 65	寸法I(mm) 選択解除 320 400 500	寸法J(mm) 選択解除 40 50 65	寸法K(mm) 選択解除 320 400 500	寸法L(mm) 選択解除 18	寸法M(mm) 選択解除 C50 C60 C70	寸法N(mm) 選択解除 145 175 215	寸法O(mm) 選択解除 110 150 200	寸法P(mm) 選択解除 18	寸法Q(mm) 選択解除 225 275 340	寸法R(mm) 選択解除 M16	寸法S(mm) 選択解除 0.02	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安
21376958	MCQH400	400	400	50	85	230	85	230	40	320	40	320	18	C50	145	110	18	225	M16	0.02	￥1,300,000	￥1,198,000	￥1,198,000	￥1,317,800 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21376967	MCQH500	500	500	60	105	290	50	400	50	400	50	400	18	C60	175	150	18	275	M16	0.02	￥1,410,000	￥1,298,000	￥1,298,000	￥1,427,800 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
21376976	MCQH630	630	630	60	120	390	120	390	65	500	65	500	18	C70	215	200	18	340	M16	0.02	￥1,740,000	￥1,598,000	￥1,598,000	￥1,757,800 （税込）	46日以内出荷メーカー直送返品不可代引不可地域運賃
